साधने आणि उपकरणे

प्रस्तावना

वर्कशॉपमध्ये विविध प्रकारची कामे करण्यासाठी अनेक साधने आणि उपकरणांचा वापर केला जातो. धातू कापणे, मोजणे, पकडणे, घासणे, छिद्र पाडणे, वाकवणे, जोडणे आणि दुरुस्ती करणे यासाठी साधने व उपकरणे आवश्यक असतात. प्रत्येक साधनाचा उपयोग वेगवेगळ्या कामासाठी केला जातो. साधनांचा योग्य वापर केल्यास काम अचूक, सुरक्षित आणि कमी वेळेत पूर्ण करता येते.

साधने म्हणजे काय?

ज्या वस्तूंचा वापर हाताने करून एखादे काम केले जाते, त्यांना साधने म्हणतात. उदाहरणार्थ हॅमर, स्पॅनर, प्लायर, स्क्रूड्रायव्हर, फाइल इत्यादी.

उपकरणे म्हणजे काय?

ज्या यंत्रांचा किंवा साधनांचा वापर विशिष्ट काम करण्यासाठी केला जातो, त्यांना उपकरणे म्हणतात. उदाहरणार्थ ड्रिल मशीन, वेल्डिंग मशीन, ग्राइंडिंग मशीन इत्यादी.

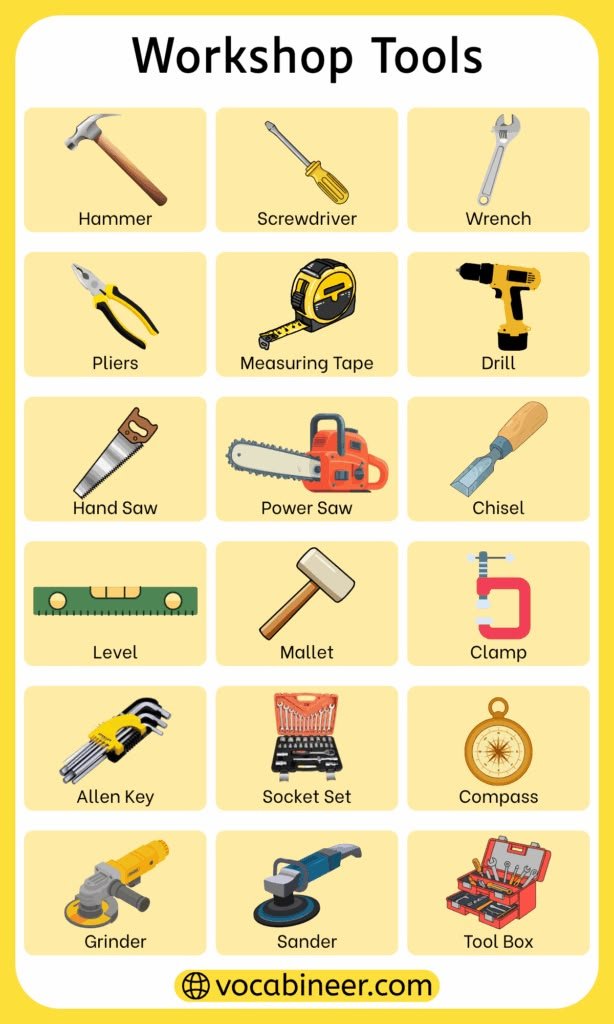

प्रमुख साधने

1. हॅमर:
   धातूवर ठोकण्याचे, वाकवण्याचे आणि आकार देण्याचे काम करण्यासाठी वापरतात.
2. स्पॅनर:
   नट आणि बोल्ट घट्ट किंवा सैल करण्यासाठी वापरला जातो.
3. प्लायर:
   लहान वस्तू पकडणे, वाकवणे आणि काही प्रकारच्या तारा कापण्यासाठी वापरतात.
4. स्क्रूड्रायव्हर:
   स्क्रू घट्ट किंवा सैल करण्यासाठी वापरला जातो.
5. हॅकसॉ:
   धातूच्या रॉड, पाइप किंवा पट्टी कापण्यासाठी वापरतात.
6. फाइल:
   धातूचा अतिरिक्त भाग काढण्यासाठी आणि पृष्ठभाग गुळगुळीत करण्यासाठी वापरतात.
7. बेंच व्हाइस:
   काम करताना जॉब घट्ट पकडून ठेवण्यासाठी वापरतात.

प्रमुख उपकरणे

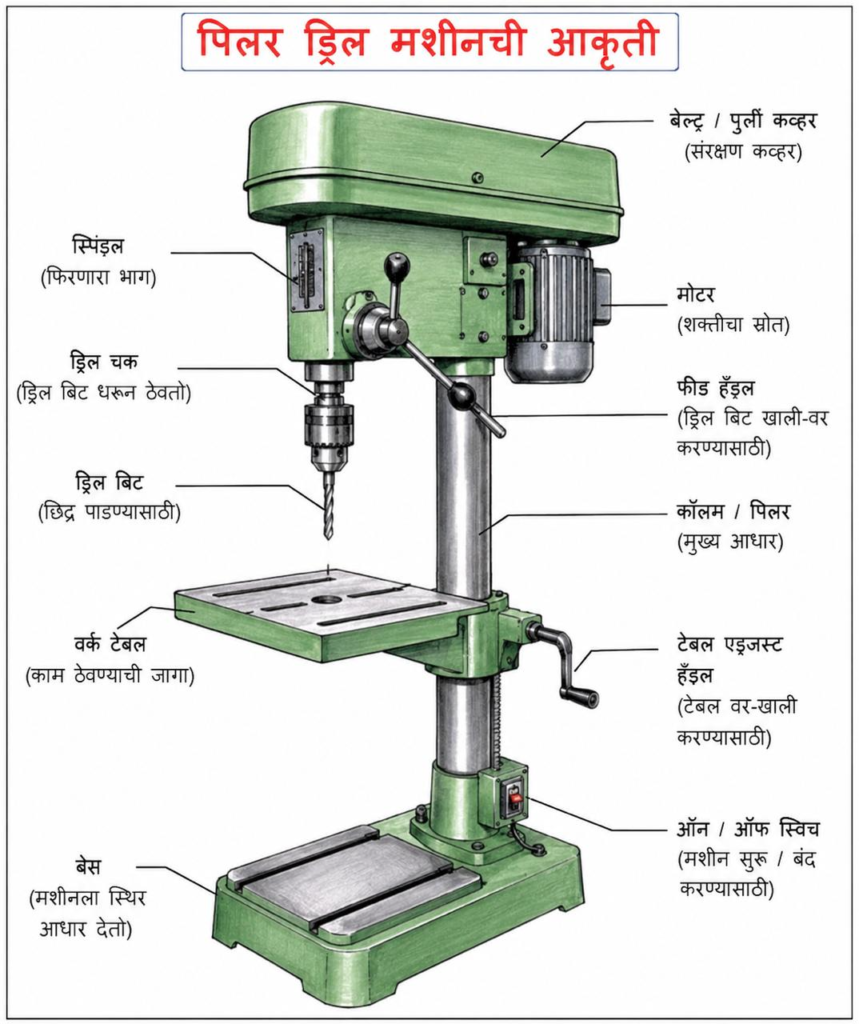

1. ड्रिल मशीन:
   धातू किंवा इतर वस्तूंमध्ये आवश्यक आकाराची छिद्रे पाडण्यासाठी वापरतात.
2. वेल्डिंग मशीन:
   धातूचे दोन भाग कायमस्वरूपी जोडण्यासाठी वापरतात.
3. ग्राइंडिंग मशीन:
   धातूची धार, पृष्ठभाग आणि अनावश्यक भाग घासण्यासाठी वापरतात.
4. व्हर्नियर कॅलिपर:
   वस्तूचा बाह्य व्यास, अंतर्गत व्यास, लांबी आणि खोली अचूक मोजण्यासाठी वापरतात.
5. मायक्रोमीटर:
   अतिशय लहान जाडी किंवा व्यास अचूकपणे मोजण्यासाठी वापरतात.

साधने व उपकरणांचे महत्त्व

वर्कशॉपमध्ये साधने आणि उपकरणांना खूप महत्त्व आहे. योग्य साधन वापरल्यामुळे कामाची गुणवत्ता वाढते, वेळ वाचतो आणि कामामध्ये अचूकता मिळते. साधनांचा चुकीचा वापर केल्यास जॉब खराब होऊ शकतो किंवा अपघात होऊ शकतो.

सुरक्षा

साधने वापरताना योग्य सुरक्षा साधने वापरावीत. काम करण्यापूर्वी साधने व्यवस्थित आहेत की नाही हे तपासावे. तुटलेली किंवा खराब साधने वापरू नयेत. काम झाल्यानंतर सर्व साधने स्वच्छ करून योग्य ठिकाणी ठेवावीत.

निष्कर्ष

साधने आणि उपकरणे ही वर्कशॉपमधील कामाची महत्त्वाची साधने आहेत. त्यांचा योग्य आणि सुरक्षित वापर केल्यास काम अचूक, सोपे, जलद आणि सुरक्षितपणे पूर्ण करता येते.

मापन

प्रस्तावना

वर्कशॉपमध्ये कोणतेही काम अचूक करण्यासाठी मापनाला खूप महत्त्व आहे. वस्तूची लांबी, रुंदी, उंची, जाडी, व्यास, खोली आणि कोन यांचे अचूक माप घेण्याच्या प्रक्रियेला मापन म्हणतात. योग्य मापनामुळे तयार होणाऱ्या वस्तूचा आकार आणि गुणवत्ता योग्य राहते.

मापनाची गरज

वर्कशॉपमध्ये जॉब तयार करताना दिलेल्या मापानुसार धातू कापणे, छिद्र पाडणे, घासणे आणि जोडणी करणे आवश्यक असते. माप चुकीचे घेतल्यास जॉब खराब होऊ शकतो. त्यामुळे काम सुरू करण्यापूर्वी आणि काम झाल्यानंतर मापन करणे आवश्यक आहे.

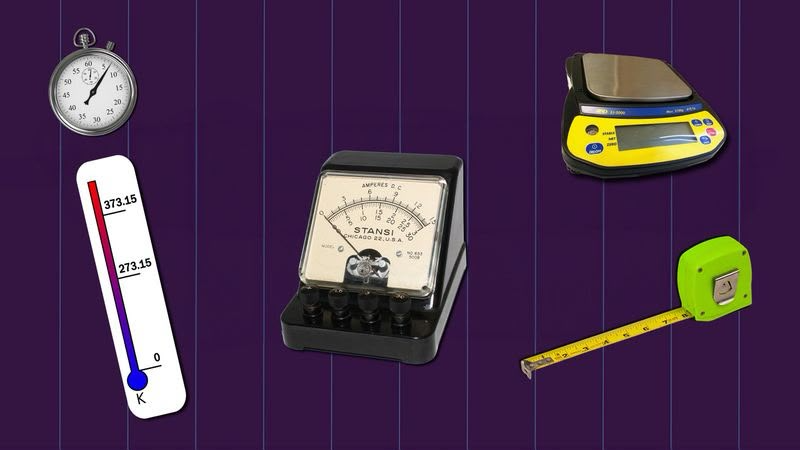

प्रमुख मापन उपकरणे

1. स्टील रूल:
   लांबी आणि रुंदी मोजण्यासाठी वापरले जाते.
2. व्हर्नियर कॅलिपर:
   बाह्य व्यास, अंतर्गत व्यास, लांबी आणि खोली अचूक मोजण्यासाठी वापरतात.
3. मायक्रोमीटर:
   अतिशय लहान जाडी आणि व्यास अचूकपणे मोजण्यासाठी वापरतात.
4. डेप्थ गेज:
   छिद्र, खाच किंवा खोबणीची खोली मोजण्यासाठी वापरतात.
5. प्रोट्रॅक्टर:
   वस्तूचा कोन मोजण्यासाठी वापरतात.
6. फीलर गेज:
   दोन भागांमधील अतिशय लहान अंतर मोजण्यासाठी वापरतात.

मापन करताना घ्यावयाची काळजी

• मापन उपकरण स्वच्छ ठेवावे.
• योग्य उपकरणाची निवड करावी.
• माप घेताना उपकरण योग्य स्थितीत ठेवावे.
• मापन करताना जास्त दाब देऊ नये.
• माप योग्य पद्धतीने वाचावे.
• काम झाल्यानंतर उपकरण सुरक्षित ठिकाणी ठेवावे.

निष्कर्ष

मापन हे वर्कशॉपमधील प्रत्येक कामाचे महत्त्वाचे अंग आहे. अचूक मापनामुळे जॉब योग्य आकारात तयार होतो, वेळ व साहित्याची बचत होते आणि कामाची गुणवत्ता सुधारते. त्यामुळे प्रत्येक कारागिराला मापन उपकरणांचा योग्य वापर आणि मापनाची पद्धत माहिती असणे आवश्यक आहे.

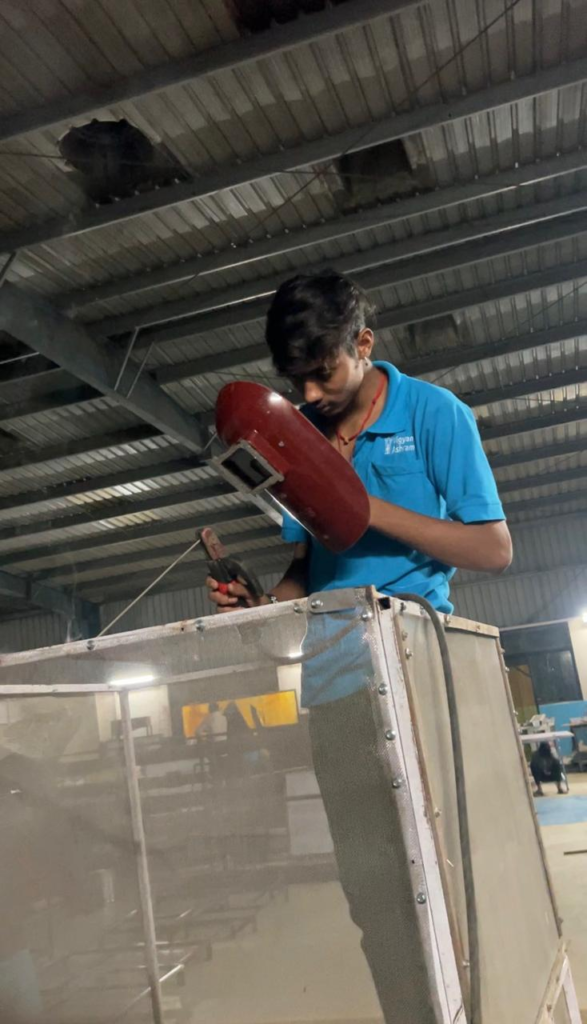

आर्क वेल्डिंग

परिचय

आर्क वेल्डिंग ही धातूचे दोन किंवा अधिक भाग कायमस्वरूपी जोडण्याची प्रक्रिया आहे. या प्रक्रियेमध्ये विद्युत आर्कच्या उष्णतेचा वापर करून धातू वितळवला जातो. वितळलेला धातू थंड झाल्यानंतर मजबूत वेल्डिंग जोड तयार होतो. आर्क वेल्डिंगचा वापर वर्कशॉप, बांधकाम, वाहन दुरुस्ती आणि विविध उद्योगांमध्ये मोठ्या प्रमाणावर केला जातो.

आर्क वेल्डिंगचे मुख्य भाग

आर्क वेल्डिंगसाठी खालील भाग आवश्यक असतात:

• वेल्डिंग मशीन
• इलेक्ट्रोड
• इलेक्ट्रोड होल्डर
• अर्थ क्लॅम्प
• वेल्डिंग केबल
• वेल्डिंग जॉब
• वेल्डिंग हेल्मेट
• हातमोजे व सुरक्षा साधने

कार्यपद्धती

सर्वप्रथम वेल्डिंग करावयाचा जॉब स्वच्छ करून योग्य स्थितीत ठेवला जातो. वेल्डिंग मशीनला केबल आणि अर्थ क्लॅम्प जोडले जातात. इलेक्ट्रोड होल्डरमध्ये योग्य इलेक्ट्रोड बसवला जातो. इलेक्ट्रोड जॉबजवळ नेल्यावर विद्युत आर्क निर्माण होतो. आर्कमधून निर्माण होणाऱ्या उष्णतेमुळे इलेक्ट्रोड आणि जॉबचा काही भाग वितळतो. वितळलेला धातू जोडाच्या ठिकाणी जमा होतो. तो थंड झाल्यावर मजबूत व कायमस्वरूपी वेल्डिंग जोड तयार होतो.

आर्क वेल्डिंगचे उपयोग

आर्क वेल्डिंगचा वापर अनेक ठिकाणी केला जातो.

• लोखंडी प्लेट जोडण्यासाठी
• पाइप जोडण्यासाठी
• मशीन पार्ट्सच्या दुरुस्तीसाठी
• गेट व ग्रिल तयार करण्यासाठी
• लोखंडी फ्रेम व संरचना तयार करण्यासाठी
• औद्योगिक दुरुस्तीच्या कामासाठी

आर्क वेल्डिंगचे फायदे

• मजबूत आणि टिकाऊ जोड मिळतो.
• उपकरणे तुलनेने सोपी असतात.
• विविध जाडीच्या धातूंवर वापरता येते.
• वर्कशॉपमध्ये दुरुस्तीची कामे सहज करता येतात.
• योग्य कौशल्याने चांगल्या गुणवत्तेचे वेल्डिंग करता येते.

मर्यादा

• वेल्डिंग करताना तेजस्वी प्रकाश व धूर निर्माण होतो.
• योग्य प्रशिक्षण आणि कौशल्य आवश्यक असते.
• सुरक्षा साधने वापरणे आवश्यक आहे.
• चुकीच्या पद्धतीने वेल्डिंग केल्यास जोडाची गुणवत्ता कमी होऊ शकते.

सुरक्षा

वेल्डिंग करताना वेल्डिंग हेल्मेट, हातमोजे, एप्रन आणि सुरक्षा शूज वापरावेत. मशीनचे योग्य अर्थिंग करावे. वेल्डिंगच्या ठिकाणी ज्वलनशील वस्तू ठेवू नयेत. मशीन, केबल आणि इलेक्ट्रोड वापरण्यापूर्वी त्यांची स्थिती तपासावी. कामाच्या ठिकाणी योग्य वायुवीजन ठेवावे.

निष्कर्ष

आर्क वेल्डिंग ही धातू जोडण्यासाठी वापरली जाणारी महत्त्वाची, मजबूत आणि उपयुक्त वेल्डिंग प्रक्रिया आहे. वर्कशॉप आणि उद्योगांमध्ये तिचा मोठ्या प्रमाणावर उपयोग होतो. योग्य उपकरणे, योग्य पद्धत आणि सुरक्षा नियमांचे पालन केल्यास आर्क वेल्डिंगचे काम सुरक्षितपणे आणि अचूकपणे करता येते.आर्क वेल्डिंग

ग प्रक्रिया आहे. वर्कशॉप आणि उद्योगांमध्ये तिचा मोठ्या प्रमाणावर उपयोग होतो. योग्य उपकरणे, योग्य पद्धत आणि सुरक्षा नियमांचे पालन केल्यास आर्क वेल्डिंगचे काम सुरक्षितपणे आणि अचूकपणे करता येते.

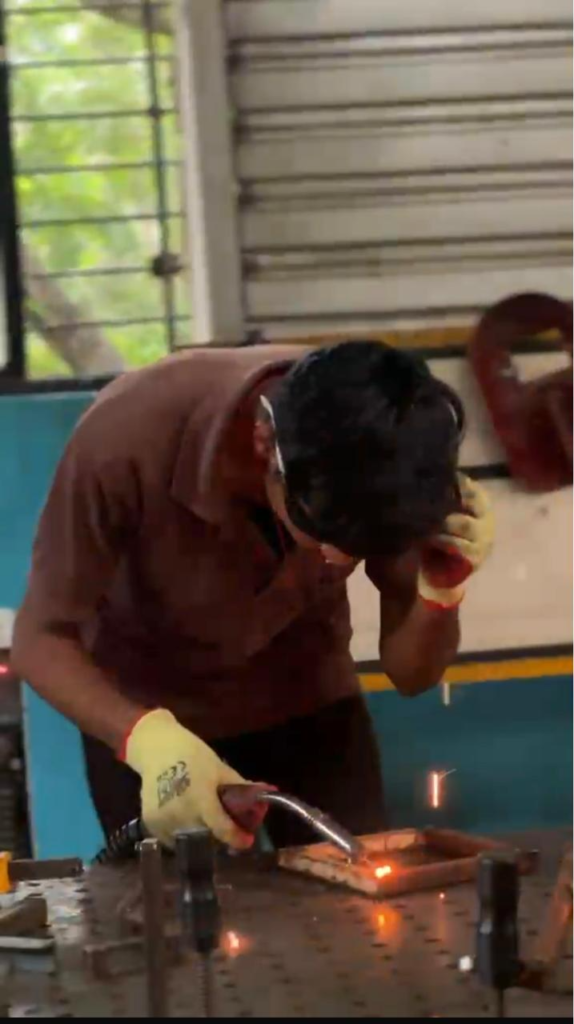

CO₂ वेल्डिंगची माहिती

परिचय

CO₂ वेल्डिंग ही एक प्रकारची गॅस मेटल आर्क वेल्डिंग (GMAW) प्रक्रिया आहे. या प्रक्रियेमध्ये सतत पुरवला जाणारा फिलर वायर इलेक्ट्रोड आणि वर्कपीस यांच्यामध्ये विद्युत आर्क निर्माण होतो. वेल्डिंगच्या भागाला वातावरणातील ऑक्सिजन व नायट्रोजनपासून संरक्षण मिळावे म्हणून कार्बन डायऑक्साइड (CO₂) शिल्डिंग गॅस वापरला जातो. त्यामुळे धातूचे मजबूत आणि टिकाऊ सांधे तयार करता येतात.

कार्यपद्धती

CO₂ वेल्डिंग मशीन सुरू केल्यानंतर वेल्डिंग वायर स्पूलमधून वायर फीडरच्या साहाय्याने सतत पुढे येते. वायर आणि धातूच्या पृष्ठभागामध्ये आर्क तयार होतो. आर्कच्या उष्णतेमुळे वायर आणि वर्कपीसचा काही भाग वितळतो. वितळलेला धातू वेल्डिंगच्या जागी जमा होऊन थंड झाल्यावर मजबूत वेल्ड तयार होतो. त्याच वेळी CO₂ गॅस नोजलमधून बाहेर पडून वेल्डिंगच्या भागाचे संरक्षण करतो.

CO₂ वेल्डिंगचे मुख्य भाग

1. वेल्डिंग मशीन – वेल्डिंगसाठी आवश्यक विद्युत प्रवाह पुरवते.
2. वायर स्पूल – वेल्डिंग वायर साठवण्यासाठी वापरले जाते.
3. वायर फीडर – वायर सतत वेल्डिंग गनकडे पाठवतो.
4. वेल्डिंग गन – वायर आणि शिल्डिंग गॅस वेल्डिंगच्या ठिकाणी पोहोचवते.
5. CO₂ गॅस सिलिंडर – शिल्डिंग गॅस पुरवतो.
6. रेग्युलेटर – गॅसचा दाब नियंत्रित करतो.
7. गॅस होज – सिलिंडरमधून गॅस मशीनपर्यंत पोहोचवतो.
8. अर्थ क्लॅम्प – वर्कपीसला विद्युत सर्किटशी जोडतो.
9. कंट्रोल पॅनेल – व्होल्टेज, वायर फीड इत्यादी नियंत्रित करण्यासाठी वापरले जाते.

CO₂ वेल्डिंगचे फायदे

• वेल्डिंगचा वेग जास्त असतो.
• सतत वायर फीड होत असल्यामुळे काम जलद होते.
• मजबूत आणि चांगल्या दर्जाचा सांधा मिळतो.
• मोठ्या प्रमाणावर उत्पादनासाठी उपयुक्त आहे.
• वेल्डिंगमध्ये इलेक्ट्रोड वारंवार बदलण्याची गरज नसते.
• स्टीलच्या विविध भागांसाठी वापरता येते.
• कामाची उत्पादकता वाढते.

CO₂ वेल्डिंगचे उपयोग

CO₂ वेल्डिंगचा वापर ऑटोमोबाईल उद्योग, फॅब्रिकेशन, मशीन पार्ट्स, लोखंडी संरचना, पाइप वर्क, वाहनांच्या बॉडी, कृषी उपकरणे आणि औद्योगिक उत्पादनांमध्ये केला जातो.

सुरक्षा काळजी

वेल्डिंग करताना वेल्डिंग हेल्मेट, हातमोजे, सुरक्षा शूज आणि योग्य संरक्षणात्मक कपडे वापरावेत. कामाच्या ठिकाणी योग्य वायुवीजन असावे. गॅस सिलिंडर सुरक्षित ठिकाणी उभा ठेवावा. विद्युत केबल व कनेक्शन व्यवस्थित आहेत का ते तपासावे. वेल्डिंगच्या आर्ककडे उघड्या डोळ्यांनी पाहू नये आणि ज्वलनशील वस्तू वेल्डिंगच्या ठिकाणापासून दूर ठेवाव्यात.

मर्यादा

CO₂ वेल्डिंगमध्ये गॅस सिलिंडर आणि संबंधित उपकरणांची आवश्यकता असते. जोरदार वारा असलेल्या ठिकाणी शिल्डिंग गॅसचा परिणाम कमी होऊ शकतो. मशीन आणि उपकरणांची योग्य देखभाल आवश्यक असते. वेल्डिंग करताना धूर निर्माण होऊ शकतो, त्यामुळे योग्य वायुवीजन आवश्यक आहे.

निष्कर्ष

CO₂ वेल्डिंग ही जलद, कार्यक्षम आणि मजबूत वेल्डिंग प्रक्रिया आहे. कमी वेळेत चांगल्या दर्जाचे वेल्डिंग करण्यासाठी तिचा मोठ्या प्रमाणावर औद्योगिक क्षेत्रात वापर केला जातो. योग्य मशीन सेटिंग आणि सुरक्षा नियमांचे पालन केल्यास CO₂ वेल्डिंगद्वारे मजबूत व टिकाऊ सांधे तयार करता येतात.

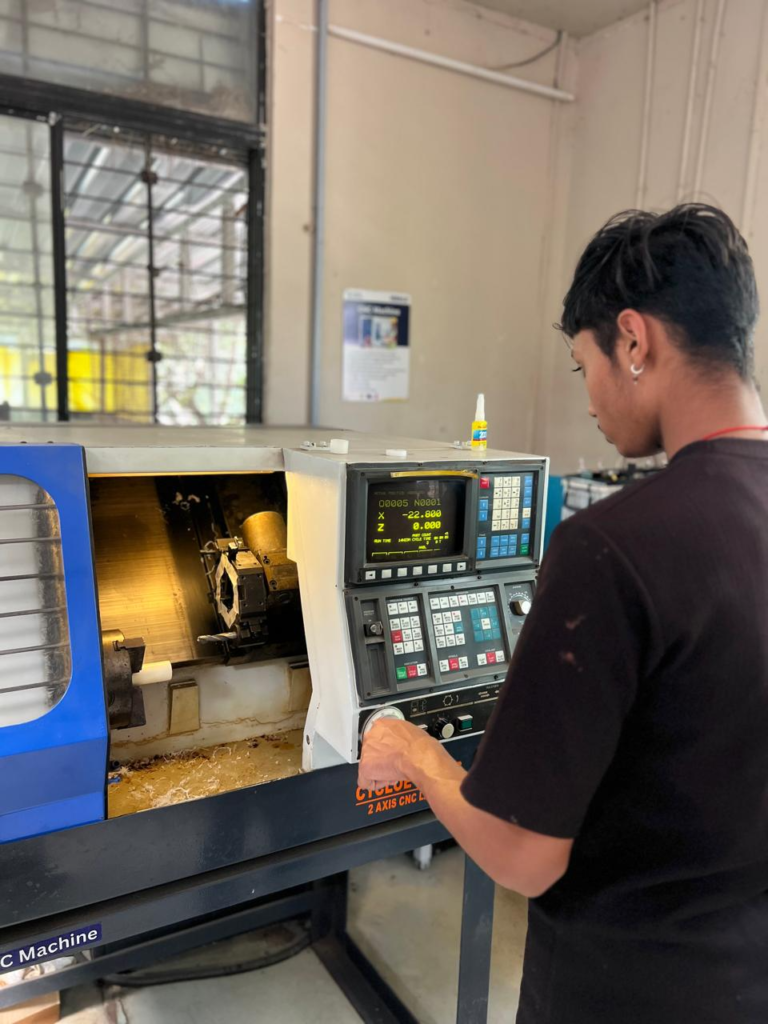

लेथ मशीनची माहिती

लेथ मशीन हे वर्कशॉपमध्ये वापरले जाणारे एक महत्त्वाचे मशीन टूल आहे. या मशीनचा उपयोग धातू किंवा इतर पदार्थांना आवश्यक आकार देण्यासाठी केला जातो. लेथ मशीनमध्ये वर्कपीस फिरते आणि कटिंग टूल त्यावर प्रक्रिया करते. या मशीनच्या साहाय्याने गोलाकार, शंकूच्या आकाराचे तसेच विविध प्रकारचे घटक तयार करता येतात.

लेथ मशीनचे कार्य

लेथ मशीनमध्ये वर्कपीसला चकमध्ये किंवा सेंटरमध्ये घट्ट पकडले जाते. मोटरच्या साहाय्याने वर्कपीस फिरवला जातो. त्यानंतर कटिंग टूलला योग्य स्थितीत ठेवून वर्कपीसच्या पृष्ठभागावरून धातूचा अनावश्यक भाग कापला जातो. अशा प्रकारे वर्कपीसला आवश्यक आकार, माप आणि पृष्ठभाग मिळतो.

लेथ मशीनचे मुख्य भाग

1. बेड (Bed) – मशीनचा मुख्य आधार असून त्यावर इतर भाग बसवलेले असतात.
2. हेडस्टॉक (Headstock) – यात स्पिंडल, गिअर्स इत्यादी भाग असतात आणि वर्कपीसला फिरण्याची गती मिळते.
3. टेलस्टॉक (Tailstock) – लांब वर्कपीसला आधार देण्यासाठी वापरला जातो.
4. चक (Chuck) – वर्कपीस घट्ट पकडण्यासाठी वापरले जाते.
5. कॅरेज (Carriage) – कटिंग टूलला आधार देऊन त्याची हालचाल नियंत्रित करते.
6. टूल पोस्ट (Tool Post) – कटिंग टूल पकडण्यासाठी वापरले जाते.
7. लीड स्क्रू (Lead Screw) – थ्रेडिंगसाठी आवश्यक हालचाल मिळवून देतो.
8. फीड रॉड (Feed Rod) – टूलला स्वयंचलित फीड देण्यासाठी वापरला जातो.
9. अॅप्रन (Apron) – कॅरेजच्या पुढील बाजूस असून त्यात फीड नियंत्रणे असतात.

लेथ मशीनवर केली जाणारी कामे

• टर्निंग – वर्कपीसचा व्यास कमी करण्यासाठी.
• फेसिंग – वर्कपीसचा टोकाचा पृष्ठभाग सपाट करण्यासाठी.
• ड्रिलिंग – छिद्र पाडण्यासाठी.
• बोरिंग – आधीच्या छिद्राचा व्यास वाढवण्यासाठी.
• थ्रेडिंग – बाहेरील किंवा आतील थ्रेड तयार करण्यासाठी.
• नर्लिंग – पृष्ठभागावर विशिष्ट खाचा तयार करण्यासाठी.
• चॅम्फरिंग – कडा तिरक्या करण्यासाठी.
• टेपर टर्निंग – शंकूच्या आकाराचा भाग तयार करण्यासाठी.

लेथ मशीनचे उपयोग

लेथ मशीनचा वापर मशीन पार्ट्स, शाफ्ट, बुश, बोल्ट, नट, पुली, रॉड आणि विविध गोलाकार भाग तयार करण्यासाठी केला जातो. ऑटोमोबाईल, इंजिनिअरिंग, फॅब्रिकेशन आणि उत्पादन उद्योगांमध्ये लेथ मशीनला मोठे महत्त्व आहे.

लेथ मशीनचे फायदे

• विविध प्रकारची मशिनिंग कामे करता येतात.
• अचूक मापाचे पार्ट तयार करता येतात.
• मजबूत आणि चांगल्या पृष्ठभागाचे पार्ट तयार होतात.
• उत्पादनासाठी उपयुक्त आहे.
• योग्य पद्धतीने वापरल्यास वेळ आणि मेहनत वाचते.

सुरक्षा काळजी

लेथ मशीन चालवताना सुरक्षा गॉगल आणि योग्य कपडे वापरावेत. फिरणाऱ्या चकजवळ हात नेऊ नये. मशीन सुरू करण्यापूर्वी वर्कपीस आणि कटिंग टूल घट्ट बसले आहेत का ते तपासावे. मशीन चालू असताना मोजमाप किंवा साफसफाई करू नये. सैल कपडे, दागिने किंवा लोंबणारे साहित्य वापरू नये. मशीन बंद केल्यानंतरच चिप्स साफ कराव्यात.

निष्कर्ष

लेथ मशीन हे वर्कशॉपमधील अत्यंत उपयुक्त मशीन टूल आहे. त्याच्या साहाय्याने विविध धातूंच्या वर्कपीसवर टर्निंग, फेसिंग, ड्रिलिंग, बोरिंग आणि थ्रेडिंग यांसारखी कामे अचूकपणे करता येतात. त्यामुळे उत्पादन आणि अभियांत्रिकी क्षेत्रात लेथ मशीनचा मोठ्या प्रमाणावर वापर केला जातो.

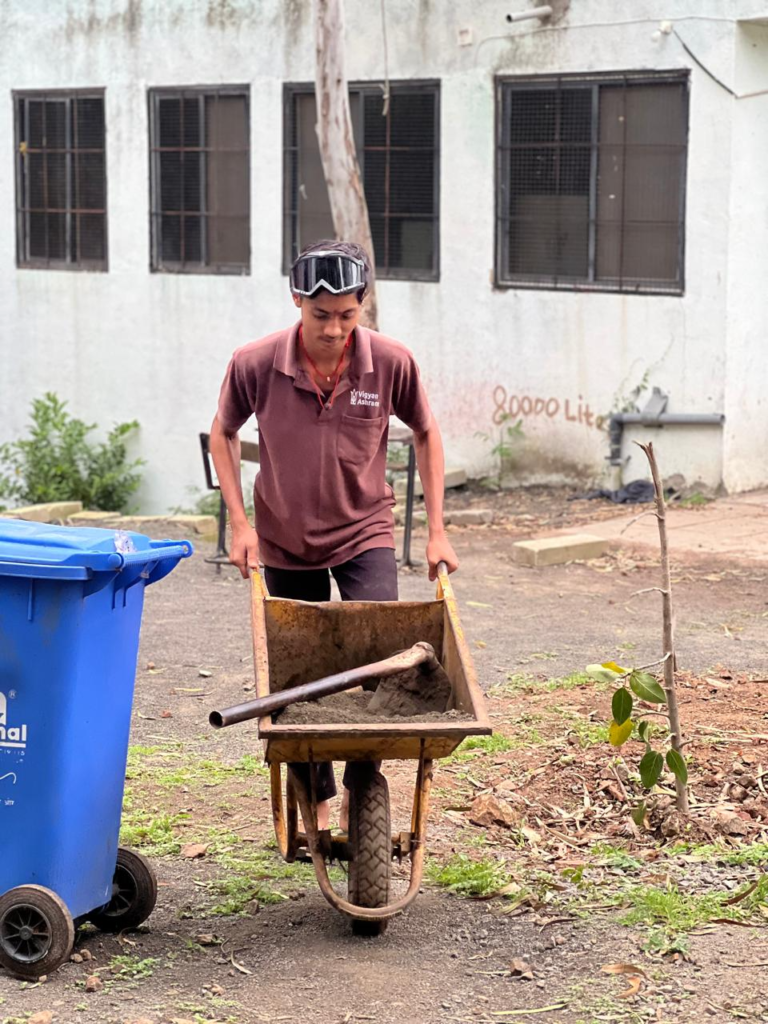

फेरो सिमेंट

फेरो सिमेंटचे घटक

1. सिमेंट – मिश्रणाला बांधणी आणि मजबुती देण्यासाठी वापरले जाते.
2. बारीक वाळू – सिमेंटसोबत मिश्रण तयार करण्यासाठी वापरली जाते.
3. पाणी – सिमेंटचे मिश्रण तयार करण्यासाठी आवश्यक असते.
4. लोखंडी जाळी (Wire Mesh) – संरचनेला मजबुती आणि आकार देण्यासाठी वापरली जाते.
5. स्टील वायर/रॉड – आवश्यकतेनुसार आधार देण्यासाठी वापरले जातात.

फेरो सिमेंट तयार करण्याची पद्धत

सर्वप्रथम आवश्यक आकाराची लोखंडी जाळी तयार केली जाते. जाळीला आवश्यक आकार देऊन ती योग्य प्रकारे बांधली जाते. त्यानंतर सिमेंट आणि बारीक वाळू योग्य प्रमाणात मिसळून त्यामध्ये आवश्यक तेवढे पाणी घालून एकसारखे मिश्रण तयार केले जाते. हे मिश्रण लोखंडी जाळीवर व्यवस्थित लावले जाते. जाळी पूर्णपणे मिश्रणाने झाकली जाईल याची काळजी घेतली जाते. पृष्ठभाग व्यवस्थित समतल केल्यानंतर त्याला योग्य प्रकारे क्युरिंग केले जाते. क्युरिंगमुळे फेरो सिमेंटला आवश्यक मजबुती मिळते.

फेरो सिमेंटचे गुणधर्म

• वजनाने तुलनेने हलके असते.
• योग्य रचनेत चांगली मजबुती मिळते.
• कमी जाडीचे घटक तयार करता येतात.
• विविध आकारांमध्ये तयार करता येते.
• लोखंडी जाळीमुळे ताण सहन करण्याची क्षमता वाढते.
• योग्य देखभाल केल्यास टिकाऊपणा चांगला मिळतो.

फेरो सिमेंटचे उपयोग

फेरो सिमेंटचा उपयोग पाण्याच्या टाक्या, छताचे घटक, भिंती, विभाजन भिंती, पाण्याचे छोटे जलाशय, सजावटीच्या वस्तू, कुंड्या आणि विविध हलक्या बांधकाम घटकांसाठी केला जातो. ग्रामीण भागात कमी खर्चात काही बांधकाम घटक तयार करण्यासाठीही याचा उपयोग होतो.

फेरो सिमेंटचे फायदे

1. बांधकामासाठी तुलनेने कमी जाडीचे घटक तयार करता येतात.
2. विविध आकार आणि डिझाइन तयार करणे सोपे असते.
3. स्थानिक पातळीवर उपलब्ध साहित्य वापरता येते.
4. योग्य पद्धतीने तयार केल्यास मजबूत व टिकाऊ घटक मिळतात.
5. दुरुस्ती करणे तुलनेने सोपे असते.
6. अनेक ठिकाणी पारंपरिक बांधकामापेक्षा हलके घटक तयार करता येतात.

मर्यादा

फेरो सिमेंट तयार करताना सिमेंटचे मिश्रण आणि लोखंडी जाळी व्यवस्थित बसवणे आवश्यक असते. जाळीला योग्य प्रकारे सिमेंटचे आवरण न मिळाल्यास गंजण्याची शक्यता असते. योग्य क्युरिंग न केल्यास मजबुती कमी होऊ शकते. मोठ्या संरचनांसाठी योग्य अभियांत्रिकी डिझाइन आणि तज्ज्ञ मार्गदर्शन आवश्यक असते.

सुरक्षा

फेरो सिमेंट तयार करताना लोखंडी जाळी हाताळताना हातमोजे आणि सुरक्षा साधने वापरावीत. सिमेंट हाताळताना डोळे आणि त्वचेचे संरक्षण करावे. कामाच्या ठिकाणी स्वच्छता ठेवावी आणि लोखंडी तारांचे टोक सुरक्षित करावे.

निष्कर्ष

फेरो सिमेंट ही कमी जाडीमध्ये मजबूत आणि उपयोगी बांधकाम सामग्री आहे. सिमेंट, बारीक वाळू आणि लोखंडी जाळी यांच्या योग्य वापरामुळे विविध आकारांचे घटक तयार करता येतात. पाण्याच्या टाक्या, भिंती, छताचे घटक आणि इतर बांधकाम कामांमध्ये फेरो सिमेंटचा उपयोग केला जातो. योग्य मिश्रण, बांधणी आणि क्युरिंग केल्यास फेरो सिमेंटपासून चांगल्या गुणवत्तेचे आणि टिकाऊ घटक तयार करता येतात.

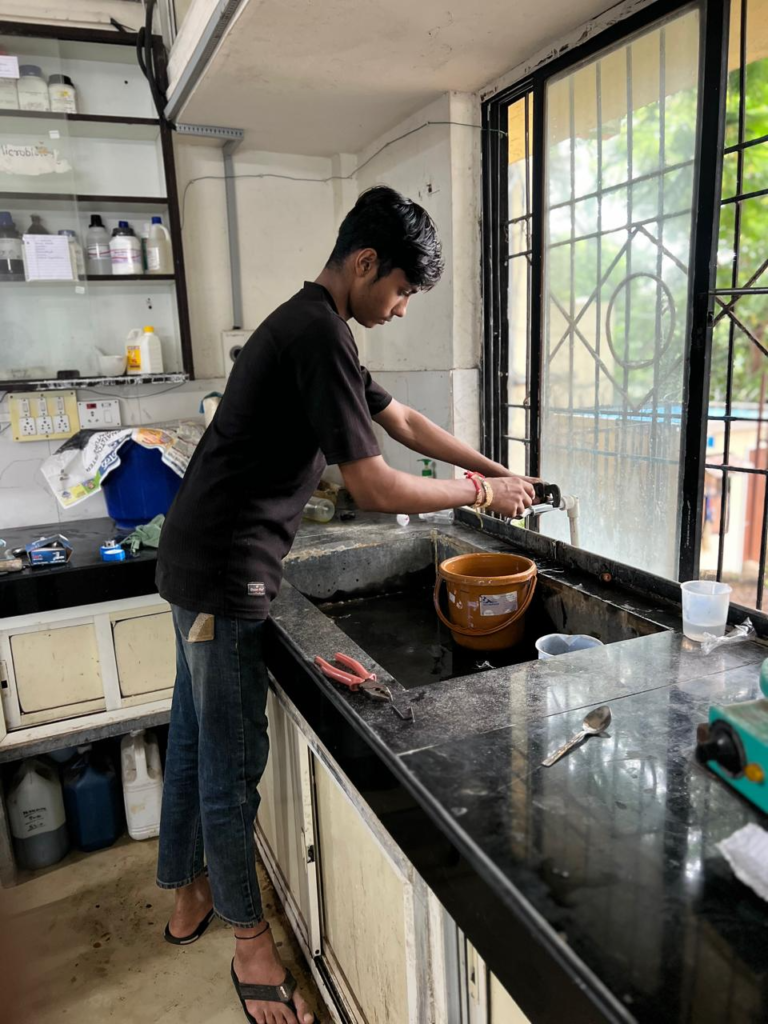

नळकाम माहिती

नळकामातील प्रमुख साहित्य

1. पाइप – पाणी एका ठिकाणाहून दुसऱ्या ठिकाणी नेण्यासाठी वापरले जातात.
2. नळ (Tap) – पाण्याचा प्रवाह सुरू किंवा बंद करण्यासाठी वापरला जातो.
3. व्हॉल्व्ह – पाइपमधील पाण्याचा प्रवाह नियंत्रित करण्यासाठी वापरतात.
4. एल्बो – पाइपची दिशा बदलण्यासाठी वापरतात.
5. टी-जॉइंट – एका पाइपमधून दोन पाइप जोडण्यासाठी वापरतात.
6. सॉकेट – दोन समान आकाराचे पाइप जोडण्यासाठी वापरतात.
7. युनियन – पाइप सहजपणे जोडणे किंवा वेगळे करणे यासाठी वापरतात.
8. रिड्यूसर – वेगवेगळ्या आकाराचे पाइप जोडण्यासाठी वापरतात.
9. पाइप क्लॅम्प – पाइप भिंतीला किंवा इतर आधाराला घट्ट बसवण्यासाठी वापरतात.
10. सीलिंग टेप – पाइपच्या थ्रेडेड जोडातून पाण्याची गळती होऊ नये म्हणून वापरतात.

नळकामासाठी लागणारी साधने

प्लंबिंगच्या कामासाठी पाइप रेंच, स्पॅनर, प्लायर, हॅकसॉ, स्क्रूड्रायव्हर, पाइप कटर, पाइप वाइस, मोजपट्टी, ड्रिल मशीन आणि लेव्हल यांसारख्या साधनांचा वापर केला जातो.

नळकामाची कार्यपद्धती

सर्वप्रथम ज्या ठिकाणी प्लंबिंग करायचे आहे त्या ठिकाणाचे मोजमाप घेतले जाते. त्यानुसार पाइपची लांबी आणि आवश्यक फिटिंग्ज निश्चित केली जातात. पाइप आवश्यक आकारात कापला जातो. त्यानंतर एल्बो, टी, सॉकेट, व्हॉल्व्ह इत्यादी फिटिंग्ज वापरून पाइप जोडले जातात. जोडणी करताना गळती होऊ नये यासाठी योग्य सीलिंग केले जाते. पाइप भिंतीवर किंवा जमिनीखाली योग्य पद्धतीने बसवले जातात. शेवटी पाणी सोडून संपूर्ण पाइपलाइनची गळती तपासली जाते.

प्लंबिंगचे प्रकार

1. पाणीपुरवठा प्लंबिंग:
   टाकी किंवा पाण्याच्या स्रोतापासून घरातील नळ, बाथरूम, स्वयंपाकघर इत्यादी ठिकाणी पाणी पोहोचवण्यासाठी केलेले प्लंबिंग.
2. ड्रेनेज प्लंबिंग:
   घरातून बाहेर पडणारे वापरलेले पाणी आणि सांडपाणी योग्य पाइपद्वारे बाहेर काढण्यासाठी केलेले प्लंबिंग.
3. सॅनिटरी प्लंबिंग:
   बाथरूम, शौचालय आणि स्वच्छतागृहातील पाण्याचा पुरवठा व सांडपाण्याचा निचरा करण्यासाठी केलेले काम.

प्लंबिंगचे उपयोग

प्लंबिंगचा उपयोग घरे, शाळा, रुग्णालये, कार्यालये, हॉटेल, कारखाने, शेतातील पाणीपुरवठा व्यवस्था आणि सार्वजनिक इमारतींमध्ये केला जातो. घरातील स्वयंपाकघर, बाथरूम, वॉश बेसिन, शौचालय आणि पाण्याची टाकी यासाठी प्लंबिंग आवश्यक असते.

प्लंबिंगचे फायदे

• स्वच्छ पाण्याचा योग्य पुरवठा करता येतो.
• पाण्याची वाहतूक व्यवस्थित होते.
• सांडपाण्याचा योग्य निचरा करता येतो.
• पाण्याची गळती कमी करता येते.
• घर आणि इमारतीची स्वच्छता राखण्यास मदत होते.
• योग्य प्लंबिंगमुळे पाण्याची बचत होते.
• दुरुस्ती आणि देखभाल करणे सोपे होते.

नळकाम करताना सुरक्षा

प्लंबिंगचे काम करताना सुरक्षा हातमोजे आणि डोळ्यांचे संरक्षण वापरावे. पाइप कापताना योग्य साधनांचा वापर करावा. विद्युत उपकरणांच्या जवळ पाणी साचू देऊ नये. पाइपलाइनवर काम करण्यापूर्वी पाण्याचा मुख्य व्हॉल्व्ह बंद करावा. उंच ठिकाणी काम करताना योग्य शिडी आणि आधार वापरावा.

देखभाल

पाइपलाइन आणि नळांची वेळोवेळी तपासणी करावी. गळती दिसल्यास त्वरित दुरुस्ती करावी. खराब झालेले नळ, व्हॉल्व्ह किंवा फिटिंग्ज बदलावे. ड्रेनेज पाइपमध्ये कचरा साचू देऊ नये. पाण्याच्या टाकीची नियमित स्वच्छता करावी.

निष्कर्ष

नळकाम (Plumbing) हे आधुनिक जीवनातील अत्यंत आवश्यक काम आहे. योग्य प्लंबिंग व्यवस्थेमुळे स्वच्छ पाण्याचा पुरवठा, सांडपाण्याचा योग्य निचरा आणि इमारतीची स्वच्छता राखता येते. योग्य साहित्य, साधने आणि तंत्राचा वापर करून केलेले प्लंबिंग अधिक सुरक्षित, टिकाऊ आणि कार्यक्षम असते.

पॉवर हॅक्सॉ

पॉवर हॅक्सॉची माहिती

पॉवर हॅक्सॉ हे धातूचे पाइप, रॉड, बार, प्लेट आणि इतर धातूचे भाग कापण्यासाठी वापरले जाणारे एक मशीन टूल आहे. साध्या हॅक्सॉमध्ये हाताने कटिंग केले जाते, परंतु पॉवर हॅक्सॉमध्ये विद्युत मोटरच्या साहाय्याने हॅक्सॉ ब्लेडला पुढे-मागे हालचाल दिली जाते. त्यामुळे कमी वेळेत आणि तुलनेने अचूकपणे धातू कापता येतो.

पॉवर हॅक्सॉचे मुख्य भाग

1. इलेक्ट्रिक मोटर – मशीनला आवश्यक शक्ती पुरवते.
2. हॅक्सॉ ब्लेड – धातू कापण्यासाठी वापरले जाते.
3. ब्लेड फ्रेम – ब्लेडला आधार देऊन त्याची हालचाल नियंत्रित करते.
4. व्हाइस (Vice) – कापायचा वर्कपीस घट्ट पकडण्यासाठी वापरतात.
5. बेड/बेस – मशीनला आधार देतो.
6. क्रँक मेकॅनिझम – मोटरची फिरणारी हालचाल ब्लेडच्या पुढे-मागे हालचालीत बदलतो.
7. फीड व्यवस्था – कटिंगच्या वेळी ब्लेडला वर्कपीसवर योग्य दाब देण्यास मदत करते.
8. कूलंट व्यवस्था – कटिंगच्या वेळी निर्माण होणारी उष्णता कमी करण्यासाठी वापरली जाते.
9. ऑन/ऑफ स्विच – मशीन सुरू आणि बंद करण्यासाठी वापरतात.

कार्यपद्धती

सर्वप्रथम कापायचा धातूचा वर्कपीस मशीनच्या व्हाइसमध्ये घट्ट पकडला जातो. आवश्यक मापानुसार कटिंगची जागा निश्चित केली जाते. मशीन सुरू केल्यावर मोटर फिरते आणि क्रँक मेकॅनिझमच्या साहाय्याने ब्लेडला पुढे-मागे हालचाल मिळते. ब्लेडच्या दातांमुळे वर्कपीसचा धातू हळूहळू कापला जातो. आवश्यक कट पूर्ण झाल्यानंतर मशीन बंद केले जाते आणि कापलेला भाग बाहेर काढला जातो.

पॉवर हॅक्सॉचे उपयोग

पॉवर हॅक्सॉचा उपयोग लोखंडी रॉड, स्टील बार, पाइप, अँगल, चॅनेल, शाफ्ट आणि विविध धातूचे भाग कापण्यासाठी केला जातो. वर्कशॉप, फॅब्रिकेशन, ऑटोमोबाईल आणि उत्पादन उद्योगांमध्ये याचा मोठ्या प्रमाणावर वापर केला जातो.

पॉवर हॅक्सॉचे फायदे

• हाताने हॅक्सॉ वापरण्यापेक्षा काम जलद होते.
• धातूचे भाग तुलनेने अचूकपणे कापता येतात.
• जाड धातूचे भाग कापण्यासाठी उपयुक्त आहे.
• सतत कटिंगचे काम करता येते.
• ऑपरेटरची मेहनत कमी होते.
• वर्कशॉपमध्ये विविध आकारांचे धातूचे भाग कापण्यासाठी उपयोगी आहे.

मर्यादा

• मशीनला विद्युत ऊर्जेची आवश्यकता असते.
• ब्लेडची झीज झाल्यास ते बदलावे लागते.
• मशीनची नियमित देखभाल करावी लागते.
• चुकीच्या पद्धतीने वापरल्यास ब्लेड तुटू शकते किंवा वर्कपीस खराब होऊ शकतो.

सुरक्षा काळजी

पॉवर हॅक्सॉ वापरताना सुरक्षा गॉगल आणि हातमोजे वापरावेत. वर्कपीस व्हाइसमध्ये व्यवस्थित घट्ट पकडलेला असावा. मशीन सुरू असताना ब्लेडला हात लावू नये. फिरणाऱ्या किंवा हालणाऱ्या भागांपासून हात आणि कपडे दूर ठेवावेत. मशीन बंद केल्यानंतरच ब्लेड किंवा वर्कपीस हाताळावा. कटिंगमधील धातूचे तुकडे हाताने न काढता योग्य साधनाने साफ करावेत.

देखभाल

ब्लेडची धार आणि दात नियमितपणे तपासावेत. मशीनमधील हलणाऱ्या भागांना आवश्यकतेनुसार लुब्रिकेशन करावे. व्हाइस, ब्लेड आणि विद्युत कनेक्शन व्यवस्थित आहेत का ते तपासावे. मशीनवर धातूचे तुकडे व धूळ साचू देऊ नये.

निष्कर्ष

पॉवर हॅक्सॉ हे धातू कापण्यासाठी वापरले जाणारे महत्त्वाचे वर्कशॉप मशीन आहे. मोटरच्या साहाय्याने ब्लेडला पुढे-मागे हालचाल मिळत असल्यामुळे धातूचे विविध भाग कमी वेळात कापता येतात. योग्य पद्धतीने आणि सुरक्षा नियमांचे पालन करून वापरल्यास पॉवर हॅक्सॉ हे वर्कशॉपमध्ये अत्यंत उपयुक्त आणि कार्यक्षम मशीन ठरते.

ड्रिलिंग मशीनची माहिती

ड्रिलिंग मशीनचे मुख्य भाग

1. बेस (Base) – संपूर्ण मशीनला आधार देतो.
2. कॉलम (Column) – मशीनच्या भागांना आधार देणारा उभा भाग.
3. टेबल (Table) – वर्कपीस ठेवण्यासाठी वापरले जाते.
4. स्पिंडल (Spindle) – ड्रिलला फिरण्याची हालचाल देतो.
5. चक (Chuck) – ड्रिल बिट घट्ट पकडण्यासाठी वापरला जातो.
6. ड्रिल बिट – वर्कपीसमध्ये छिद्र पाडण्यासाठी वापरले जाते.
7. मोटर – मशीनला आवश्यक शक्ती देते.
8. फीड हँडल – ड्रिल बिटला वर्कपीसच्या दिशेने खाली आणण्यासाठी वापरतात.
9. बेल्ट व पुली – मोटरची हालचाल स्पिंडलपर्यंत पोहोचवतात.

कार्यपद्धती

सर्वप्रथम वर्कपीस मशीनच्या टेबलवर किंवा व्हाइसमध्ये घट्ट पकडला जातो. आवश्यक छिद्राची जागा मोजून निश्चित केली जाते. योग्य आकाराचा ड्रिल बिट चकमध्ये घट्ट बसवला जातो. मशीन सुरू केल्यावर मोटरच्या साहाय्याने स्पिंडल आणि ड्रिल बिट फिरू लागतो. फीड हँडलच्या साहाय्याने फिरणारा ड्रिल बिट हळूहळू वर्कपीसमध्ये खाली आणला जातो. त्यामुळे धातू कापला जाऊन आवश्यक आकाराचे छिद्र तयार होते.

ड्रिलिंग मशीनचे उपयोग

• धातूमध्ये गोलाकार छिद्रे पाडणे.
• बोल्ट आणि स्क्रूसाठी छिद्रे तयार करणे.
• मोठे छिद्र तयार करण्यासाठी रीमिंग व बोरिंगची पूर्वतयारी करणे.
• मशीन पार्ट्सच्या उत्पादनामध्ये वापरणे.
• ऑटोमोबाईल आणि इंजिनिअरिंग वर्कशॉपमध्ये वापरणे.

फायदे

• अचूक छिद्रे पाडता येतात.
• वेगवेगळ्या आकाराचे ड्रिल बिट वापरता येतात.
• काम जलद होते.
• ऑपरेटरची मेहनत कमी होते.
• उत्पादन क्षेत्रात मोठ्या प्रमाणावर उपयोग होतो.

सुरक्षा काळजी

ड्रिलिंग मशीन चालवताना सुरक्षा गॉगल वापरावा. वर्कपीस घट्ट पकडलेला असावा. मशीन सुरू असताना ड्रिल बिटला हात लावू नये. सैल कपडे किंवा लोंबणाऱ्या वस्तू वापरू नयेत. ड्रिलिंगमधील धातूचे चिप्स हाताने काढू नयेत; योग्य साधनाचा वापर करावा. ड्रिल बिट बदलण्यापूर्वी मशीनचा वीजपुरवठा बंद करावा.

निष्कर्ष

ड्रिलिंग मशीन हे वर्कशॉपमधील महत्त्वाचे मशीन टूल आहे. याचा उपयोग विविध धातू व इतर पदार्थांमध्ये अचूक आणि आवश्यक आकाराची छिद्रे पाडण्यासाठी केला जातो. योग्य ड्रिल बिट, योग्य गती आणि योग्य फीड वापरल्यास चांगल्या गुणवत्तेचे छिद्र मिळते.

CNC मशीन

परिचय

CNC चे पूर्ण नाव Computer Numerical Control आहे. कॉम्प्युटर प्रोग्रामच्या साहाय्याने मशीनचे कटिंग, ड्रिलिंग, टर्निंग आणि इतर मशीनिंगचे काम अचूकपणे व स्वयंचलित पद्धतीने करणाऱ्या मशीनला CNC मशीन म्हणतात.

मुख्य भाग

• Control Panel – प्रोग्राम देण्यासाठी व मशीन नियंत्रित करण्यासाठी.
• Spindle – जॉब किंवा टूल फिरवण्यासाठी.
• Chuck – जॉब घट्ट पकडण्यासाठी.
• Tool Turret – वेगवेगळी कटिंग टूल्स बसवण्यासाठी.
• Machine Bed – मशीनला आधार देण्यासाठी.
• Coolant System – कटिंगच्या वेळी उष्णता कमी करण्यासाठी.
• Motor – मशीनच्या हालचालींसाठी.

CNC मशीनचे प्रकार

CNC Lathe Machine – गोल जॉबचे टर्निंग, फेसिंग आणि थ्रेडिंग करण्यासाठी.

CNC Milling Machine – स्लॉट, ग्रूव्ह आणि विविध आकार तयार करण्यासाठी.

CNC Drilling Machine – अचूक छिद्रे पाडण्यासाठी.

CNC Grinding Machine – जॉबचा पृष्ठभाग गुळगुळीत व अचूक करण्यासाठी.

CNC Router – लाकूड, प्लास्टिक व इतर साहित्य कापण्यासाठी.

CNC मशीनचे Modes

• EDIT Mode – प्रोग्राम तयार किंवा बदलण्यासाठी.
• JOG Mode – टूल हाताने हलवण्यासाठी.
• MDI Mode – कमांड थेट देण्यासाठी.
• AUTO Mode – तयार प्रोग्राम आपोआप चालवण्यासाठी.
• HANDLE Mode – हँडव्हीलच्या साहाय्याने टूल हलवण्यासाठी.

प्रॅक्टिकलमध्ये कामाची पद्धत

Drawing पाहणे → Job मोजणे → Chuck मध्ये Job पकडणे → Tool सेट करणे → Program तयार करणे → Program तपासणे → Dry Run करणे → AUTO Mode मध्ये मशीन चालवणे → तयार झालेला Job तपासणे.

फायदे

• कामाची अचूकता जास्त असते.
• उत्पादनाचा वेग वाढतो.
• एकसारखे अनेक पार्ट तयार करता येतात.
• मानवी चुका कमी होतात.
• जटिल आकार तयार करता येतात.

सुरक्षा

मशीन चालू करण्यापूर्वी जॉब व टूल व्यवस्थित घट्ट बसले आहेत का ते तपासावे. Safety guard बंद ठेवावा. मशीन चालू असताना फिरणाऱ्या भागांना हात लावू नये. आपत्कालीन परिस्थितीत Emergency Stop वापरावा.

निष्कर्ष

CNC मशीन ही आधुनिक उद्योगातील महत्त्वाची मशीन असून तिच्या मदतीने अचूक, जलद आणि स्वयंचलित मशीनिंग करता येते.

मिलिंग मशीन

१. परिचय

मिलिंग मशीन ही वर्कशॉपमध्ये धातूच्या जॉबवर विविध प्रकारचे मशीनिंग करण्यासाठी वापरली जाणारी मशीन आहे. या मशीनमध्ये मिलिंग कटर फिरतो आणि जॉबला आवश्यक दिशेने हलवून धातूचा अनावश्यक भाग काढला जातो. मिलिंग मशीनच्या साहाय्याने जॉबला अचूक आकार व माप देता येते.

२. मिलिंग मशीनचे मुख्य भाग

१. बेस: मशीनला मजबूत आधार देतो.
२. कॉलम: मशीनच्या मुख्य भागांना आधार देतो.
३. नी: टेबलला वर-खाली हलवण्यासाठी उपयोगी.
४. सॅडल: टेबलला आडव्या दिशेने हलवते.
५. टेबल: जॉब पकडण्यासाठी वापरले जाते.
६. स्पिंडल: मिलिंग कटरला फिरवतो.
७. आर्बर: कटर बसवण्यासाठी वापरला जातो.
८. मोटर: मशीनला आवश्यक शक्ती पुरवते.
९. फीड मेकॅनिझम: जॉबला नियंत्रित वेगाने पुढे नेतो.
१०. कूलंट सिस्टम: कटिंगच्या वेळी निर्माण होणारी उष्णता कमी करते.

३. मिलिंग मशीनचे प्रकार

1. Horizontal Milling Machine
2. Vertical Milling Machine
3. Universal Milling Machine
4. CNC Milling Machine
5. Column and Knee Type Milling Machine

४. मिलिंग कटरचे प्रकार

• Plain Cutter
• End Mill Cutter
• Face Mill Cutter
• Side Cutter
• Angle Cutter
• T-Slot Cutter
• Gear Cutter

५. कार्यपद्धती

प्रथम जॉबची मोजणी करून तो मशीनच्या टेबलवर घट्ट बसवला जातो. आवश्यक कामानुसार योग्य मिलिंग कटर निवडून स्पिंडल किंवा आर्बरवर बसवला जातो. त्यानंतर मशीनची स्पीड आणि फीड योग्य प्रमाणात सेट केली जाते. मशीन सुरू केल्यानंतर फिरणारा कटर जॉबच्या पृष्ठभागावर नेला जातो. आवश्यक धातू काढून जॉबला योग्य आकार व माप दिले जाते. शेवटी तयार जॉबची मोजणी करून त्याची तपासणी केली जाते.

६. मिलिंग मशीनचे उपयोग

• सपाट पृष्ठभाग तयार करण्यासाठी.
• स्लॉट व ग्रूव्ह कापण्यासाठी.
• की-वे तयार करण्यासाठी.
• गिअरचे दात तयार करण्यासाठी.
• विविध आकाराचे मशीन पार्ट तयार करण्यासाठी.
• जॉबवर आवश्यक कटिंग व आकार देण्यासाठी.

७. फायदे

• मशीनिंगमध्ये चांगली अचूकता मिळते.
• विविध प्रकारचे कटिंग करता येते.
• वेगवेगळ्या आकाराचे पार्ट तयार करता येतात.
• उत्पादनाची गुणवत्ता चांगली मिळते.
• CNC प्रकारात काम मोठ्या प्रमाणात स्वयंचलित करता येते.

८. सुरक्षा

मशीन चालू करण्यापूर्वी जॉब आणि कटर व्यवस्थित घट्ट बसले आहेत का ते तपासावे. सुरक्षा गॉगल्स वापरावेत. मशीन चालू असताना फिरणाऱ्या कटरला हात लावू नये. मशीनवरील धातूचे तुकडे हाताने काढू नयेत. काम झाल्यानंतर मशीन बंद करून परिसर स्वच्छ करावा.

९. निष्कर्ष

मिलिंग मशीन ही आधुनिक वर्कशॉपमधील अत्यंत महत्त्वाची मशीन आहे. तिच्या साहाय्याने धातूच्या जॉबवर अचूक, जलद आणि विविध प्रकारचे मशीनिंग करता येते. त्यामुळे उत्पादन उद्योग, ऑटोमोबाईल उद्योग आणि अभियांत्रिकी वर्कशॉपमध्ये मिलिंग मशीनचा मोठ्या प्रमाणात वापर केला जातो.
