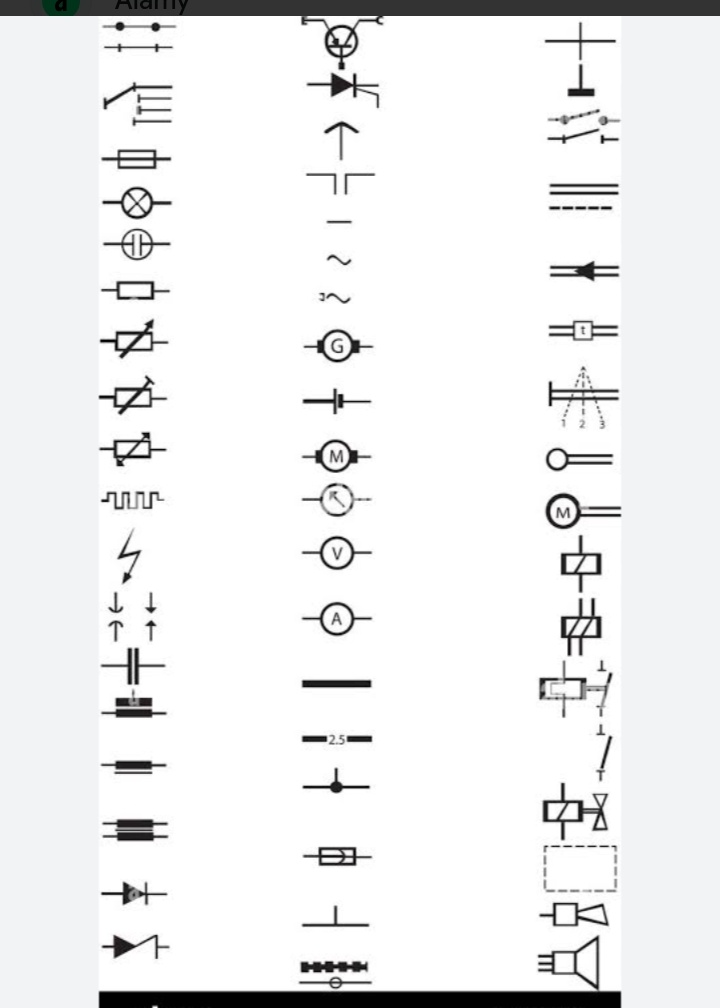

इलेक्ट्रिक सिंबल्स
वायर (Wire/Cable): सरळ रेषेने दर्शविली जाते.
क्रॉस होणाऱ्या तारांमध्ये बिंदू असल्यास कनेक्शन असते, अन्यथा नसतो.
बॅटरी (Battery) / डीसी स्त्रोत: वेगवेगळ्या लांबीच्या समांतर रेषांनी दर्शविली जाते.
लांब रेषेचा अर्थ पॉझिटिव्ह (+) आणि लहान रेषेचा अर्थ निगेटिव्ह (-) टर्मिनल असा होतो.
अल्टरनेटिंग करंट (AC): एका वेव्ही लाईन (~) द्वारे दर्शविले जाते.
ग्राउंड (Ground/Earth): उलटा त्रिकोण आणि खाली जाणाऱ्या लहान रेषांच्या समूहाने दर्शविले जाते.
रेझिस्टन्स (Resistor): झिगझॅग (zig-zag) रेषेने दर्शविले जाते.
हे विद्युत प्रवाहाचा प्रवाह नियंत्रित करते.
कॅपेसिटर (Capacitor): दोन समांतर रेषांनी दर्शविले जाते.
पोलेराइज्ड कॅपेसिटरसाठी एक रेषा वक्र असते.इंडक्टर (Inductor): गुंडाळलेल्या वेटोळ्यांनी (coils) दर्शविले जाते.
फ्यूज (Fuse): लहान आयत किंवा वक्र घटकाने दर्शविले जाते, जे ओव्हरकरंटपासून सर्किटचे रक्षण करते.
स्विच (Switch): तुटलेली रेषा किंवा एका टोकाला उघडी रेषा दर्शवते (Normally Open).
डायोड (Diode) / LED: एका रेषेने जोडलेल्या त्रिकोणाने दर्शविले जाते.
एलईडी (LED) मध्ये बाहेर पडणाऱ्या बाणांच्या रेषा असतात.
ट्रान्सफॉर्मर (Transformer): दोन कॉइल्सच्या मध्ये समांतर रेषांनी दर्शविले जाते, जे व्होल्टेज कमी-जास्त करते.
