माझा इलेक्ट्रिक बोर्ड भरण्याचा अनुभव
मी विज्ञान आश्रम मध्ये शिकताना अनेक प्रकारचे इलेक्ट्रिक गोष्ट करायला आणि दुरुस्त करायला शिकलो या प्रशिक्षणातून मला खूप काही शिकायला खाली मी माझा अनुभव दोन महत्त्वाच्या मांडलेला आहे

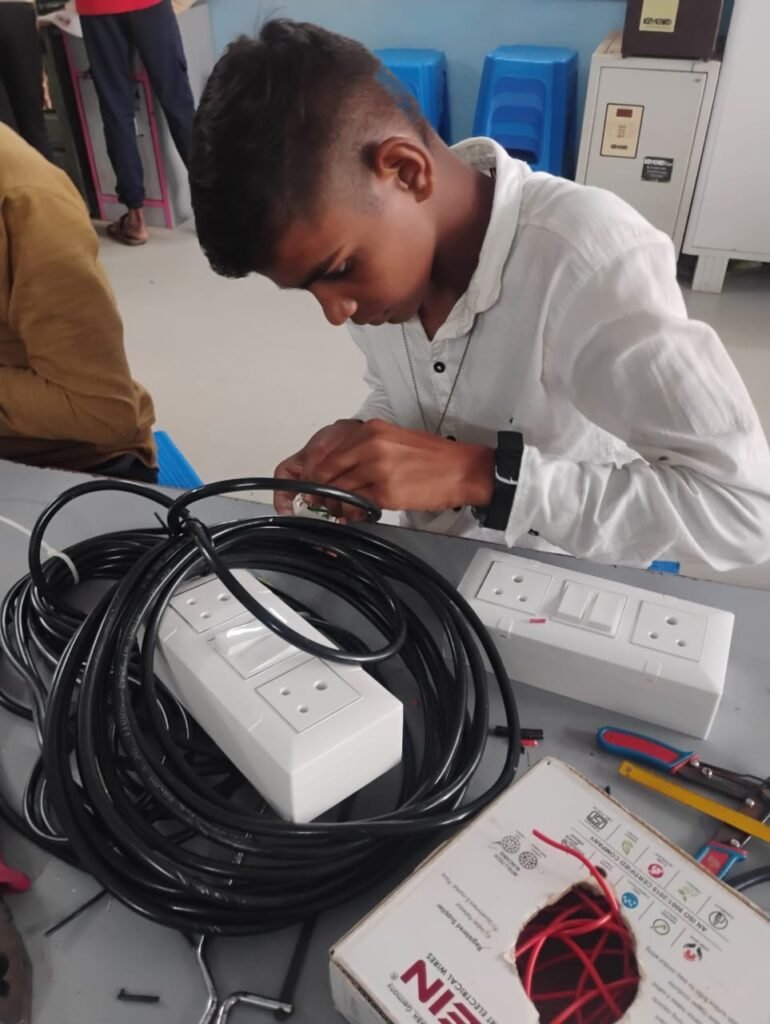

1 इलेक्ट्रिक बोर्ड बनवायचं कौशल्य

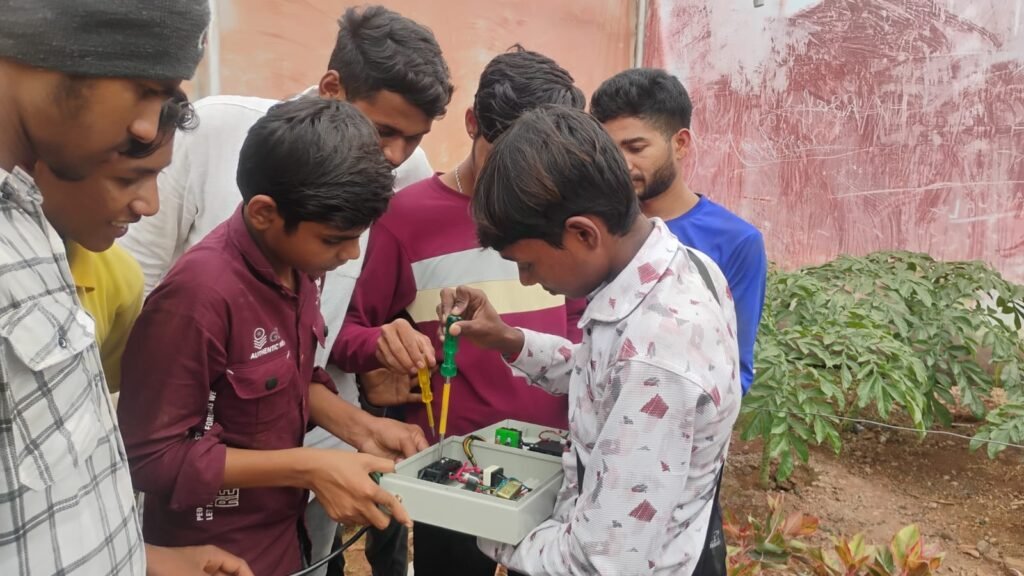

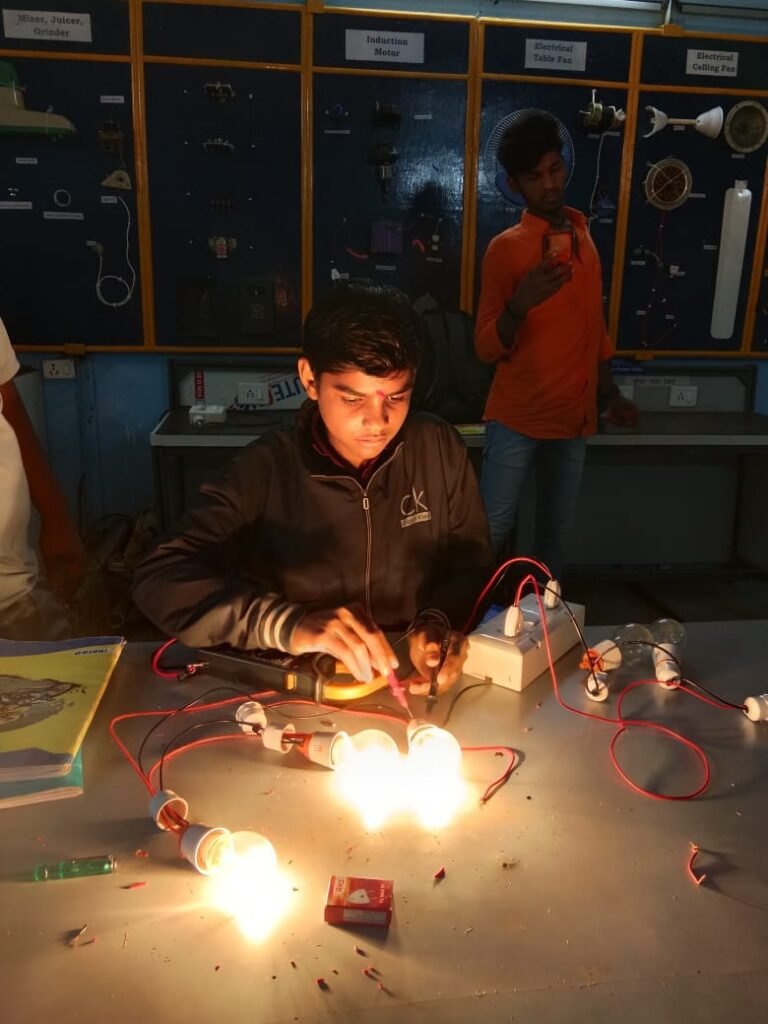

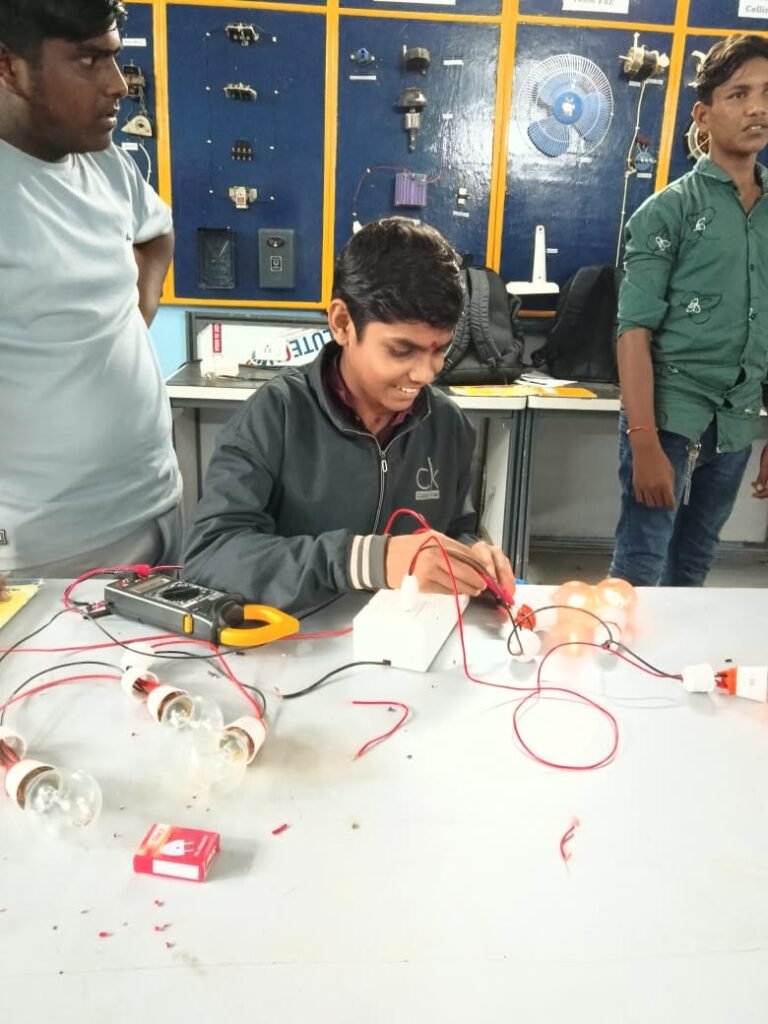

विज्ञान आश्रम मध्ये विविध प्रकारचे बोर्ड – जसे की घरगुती वापरासाठी अभ्यासिकेकरता आणि कामगारासाठी असलेले बोर्ड – बनवायला शिकलो हे करताना वायरिंग सेकेटर स्विचेस योग्य जुळवणी कशी करायची हे समजल

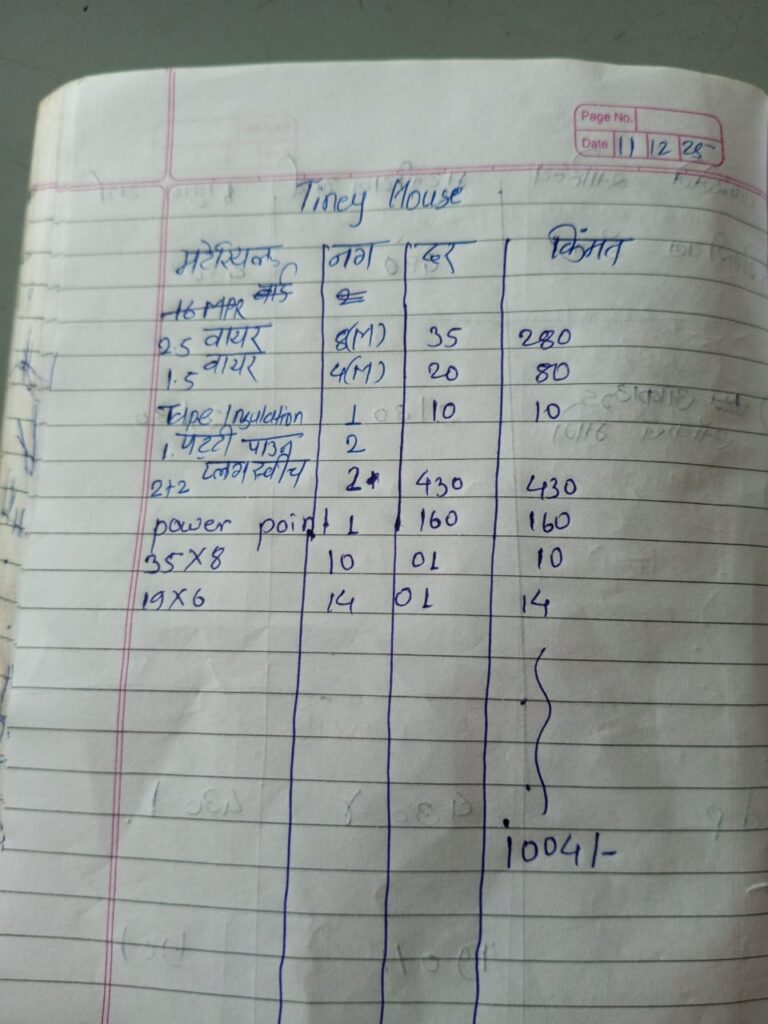

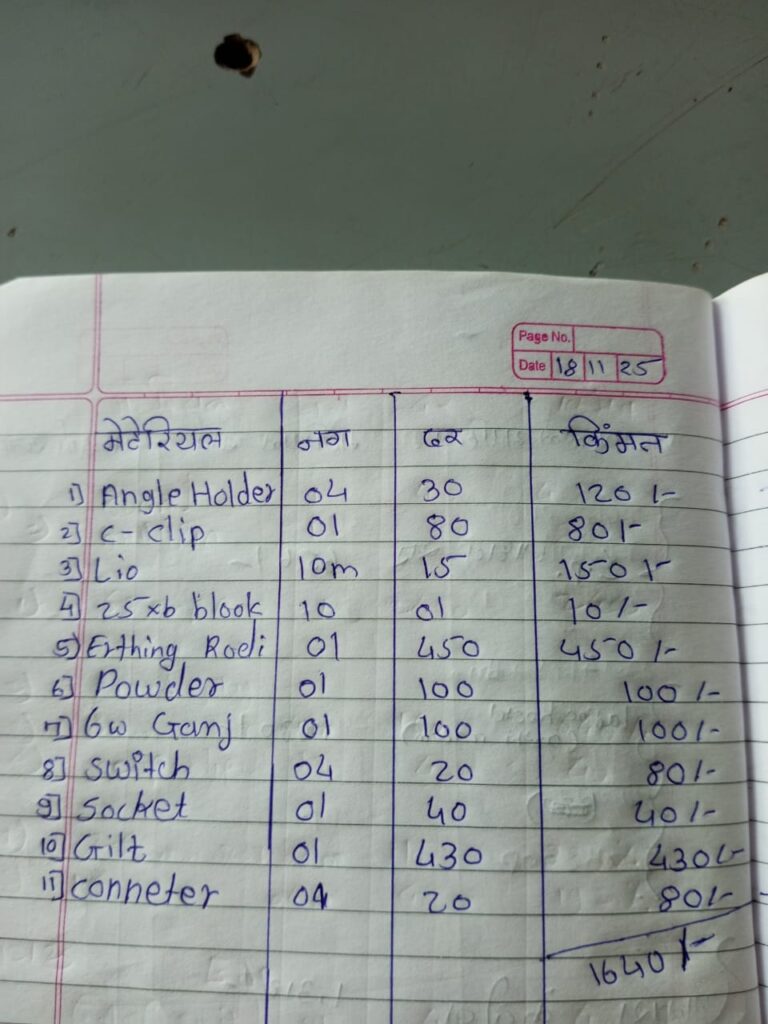

कॉस्टिंग आणि प्लॅनिंग
एखादा बोट तयार करताना लागणाऱ्या साहित्याचा कसा मोजायचा बजेट कसा बनवायचा आणि की फायतशीर पर्याय कसे निवडायचे शिकण्याचा मला खूप फायदा झाला
इलेक्ट्रिक टूल्स किट – लग्नासाठी खास भेट
या किट मध्ये खालील साहित्य असतील :
1 टेस्टर tester
विद्युत प्रवाह आहे का नाही हे तपासण्यासा

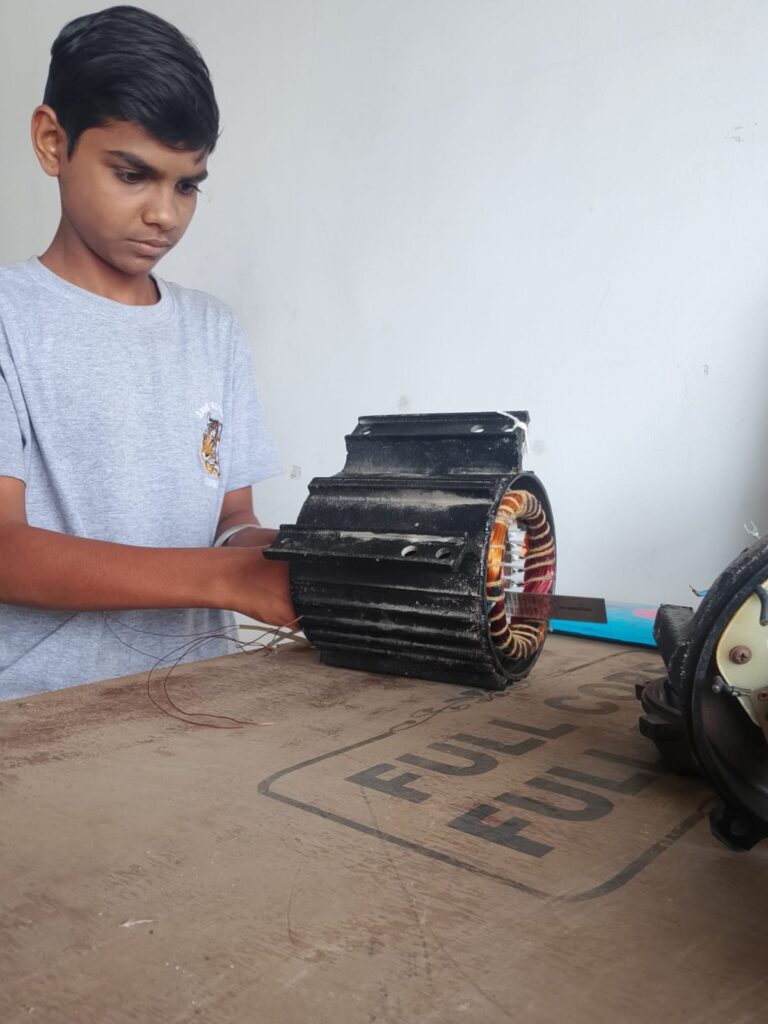

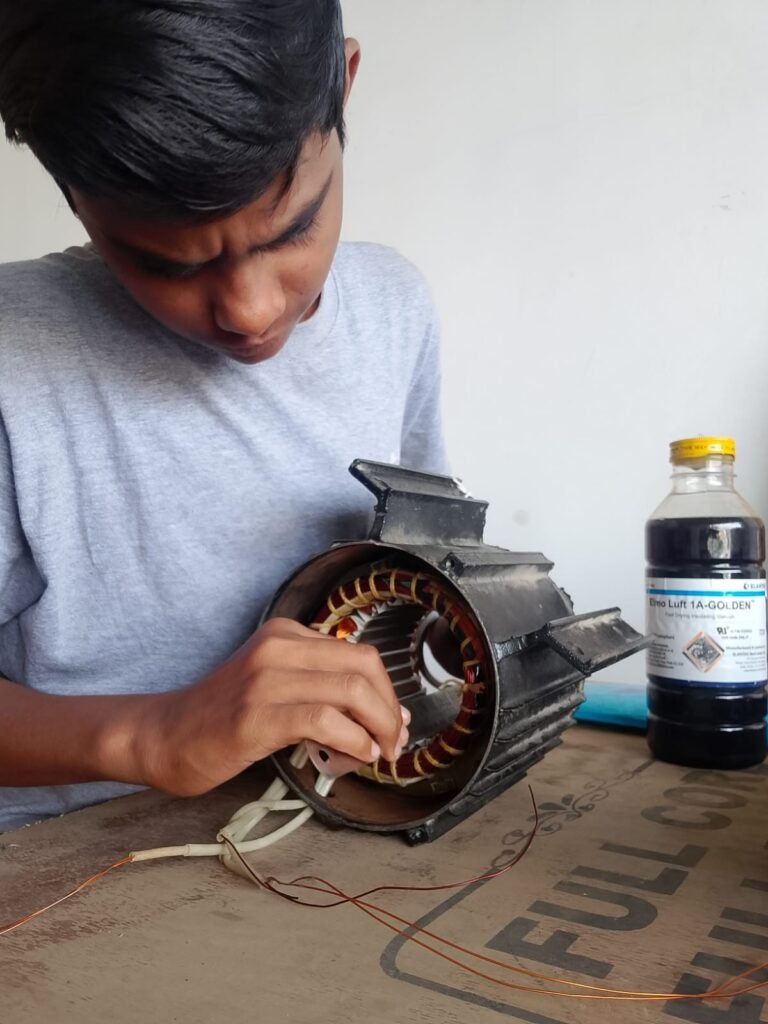

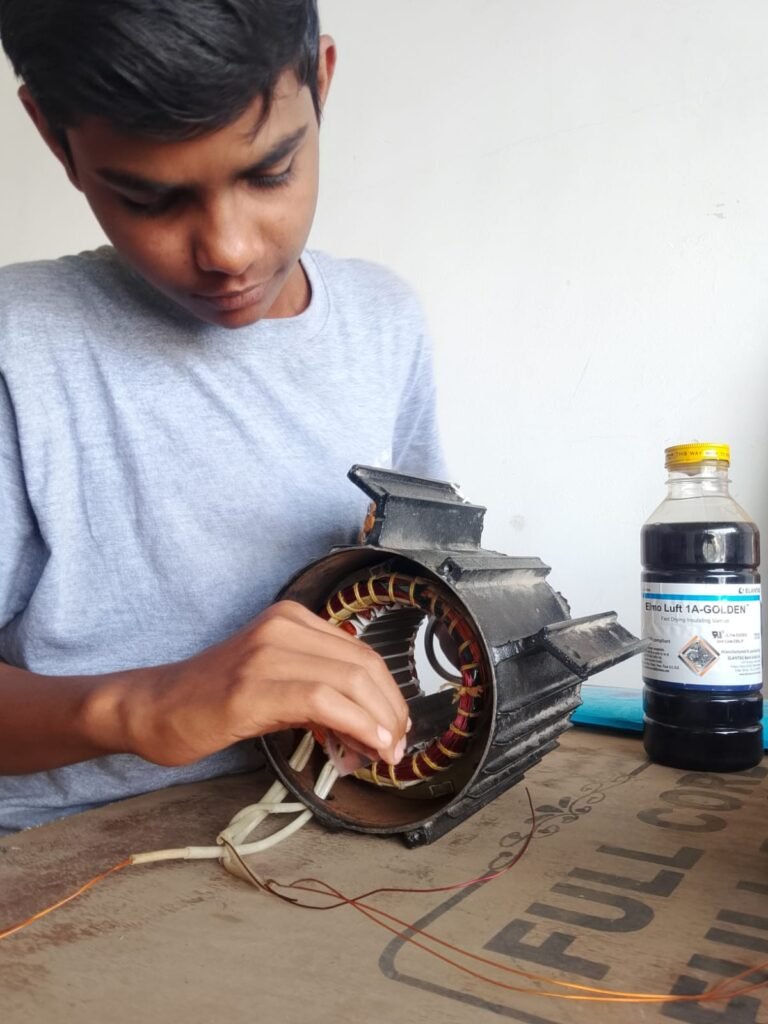

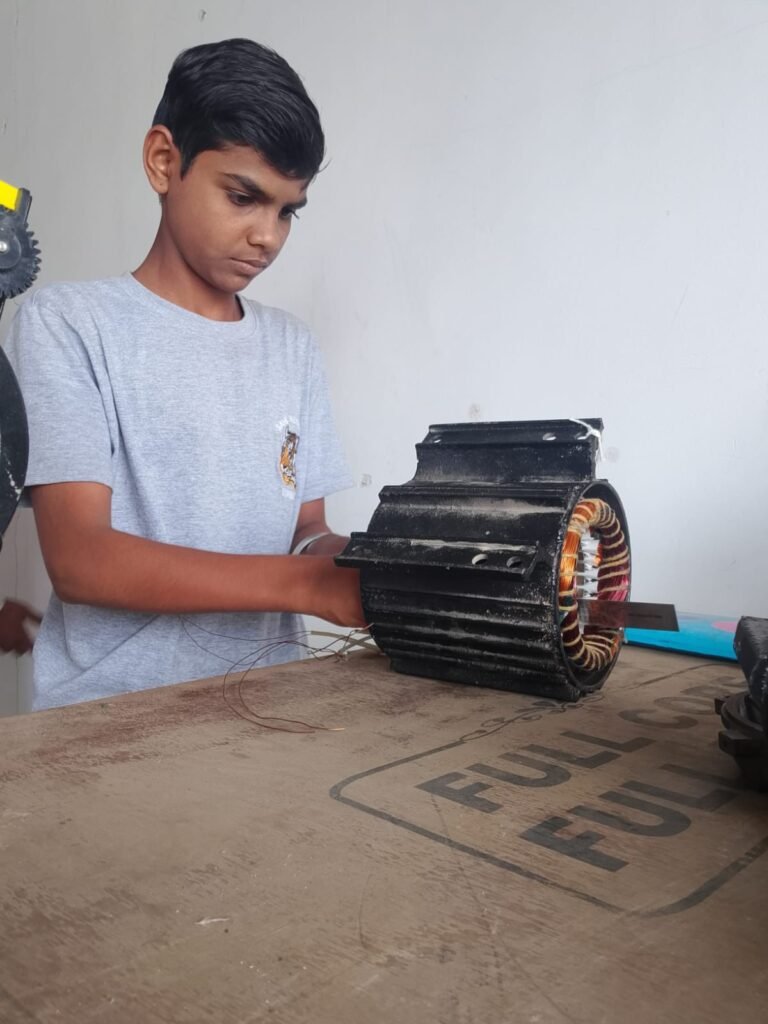

⭐मोटर रिवायडीगचा आनुभव⭐
1⭐)मोटर रिवायडींगमध्ये वायरिंगचे विविध प्रकार असतात. मोटर कोणती आहे, तिचा वापर कशासाठी आहे, फेज किती आहेत यानुसार वायरिंग पद्धती बदलतात. खाली सर्वात महत्वाचे आणि कामात येणारे वायरिंगचे प्रकार दिले आहेत:
2)⭐वायर गेज जाड वायर = जास्त करंट क्षमतापातळ वायर = जास्त टर्न्स
3)⭐Turns Calculationटर्न्स कमी = जास्त RPM पण कमकुवत टॉर्कटर्न्स जास्त = कमी RPM पण जास्त टॉर्क
4)⭐कनेक्शन प्रकारस्टार (Star)डेल्टा (Delta)
5)⭐मोटर प्रकारSingle Phase MotorThree Phase MotorSlip Ring MotorDC Motor
6)रीवाइंडिंग साधनं (Tools)Coil Winding MachineMegger (Insulation Tester)Vernish TankMultimeterSlot wedgesSoldering tools
1)⭐सिंगल फेज मोटर – टर्मिनल पॉईंट डायग्राम ┌──────────────┐ │ कॅपॅसिटर │ └─────┬───┬─────┘ C1 C2 │ │ R1───────┘ └────S1Main Winding Start Winding R2────────────────────S2 L (लाईन) → R1 किंवा C1 N (न्यूट्रल) → R2
2)⭐स्टार (Y) कनेक्शनU1 → फेज RV1 → फेज YW1 → फेज BU2 + V2 + W2 → तीनही एकत्र जोडले जातात(R) (Y) (B) │ │ │ U1 V1 W1 \ | / \ | / U2=V2=W
मोटरचे इतर भाग =:-भाग अर्थस्टेटर मोटरचा स्थिर भागरोटर फिरणारा भागबेअरिंग घर्षण कमी करण्यासाठीफॅन मोटर थंड ठेवण्यासाठीएंड कव्हर मोटरच्या दोन्ही बाजूचे झाकणटर्मिनल बॉक्स वायर जोडण्यासाठी जागा
1⭐सिंगल फेज मोटर पूर्ण वायरिंग डायग्राम (मराठीत)┌───────────────┐ │ कॅपॅसिटर │ └─────┬────┬────┘ C1 C2 │ │ (Run) R1─┘ └─S1 (Start) \ / \ / (मोटर) / \ (Run) R2────────S2 (Start) L → R1 किंवा C1 N → R2
2⭐टर्न्स (Turns Data)Run Winding (R1 – R2):प्रत्येक कॉइल = 80 टर्न्सएकूण 12 कॉइलStart Winding (S1 – S2):प्रत्येक कॉइल = 110 टर्न्सएकूण 12 कॉइल
