Earthing (ग्राउंडिंग) क्या है?

अर्थिंग वह प्रक्रिया है जिसमें किसी विद्युत उपकरण के धातु (Metal) भाग को एक कम प्रतिरोध (Low Resistance) वाले चालक द्वारा जमीन से जोड़ा जाता है। यदि किसी कारण से फेज़ वायर मशीन की बॉडी से छू जाए, तो फॉल्ट करंट सुरक्षित रूप से जमीन में चला जाता है और MCB/ELCB/RCCB ट्रिप होकर बिजली काट देते हैं। इससे बिजली के झटके और उपकरण की क्षति का खतरा कम होता है।

अर्थिंग क्यों आवश्यक है?

*बिजली के झटके से सुरक्षा।

*MCB/ELCB/RCCB को सही समय पर ट्रिप कराने में मदद।

*उपकरणों को फॉल्ट और लीकेज करंट से बचाना।

*बिजली गिरने (Lightning) और सर्ज से सुरक्षा में सहायता।

*विद्युत प्रणाली को स्थिर रखना।

अर्थिंग के मुख्य प्रकार

1.Pipe Earthing (पाइप अर्थिंग) – घरों और इमारतों में सबसे अधिक उपयोग।

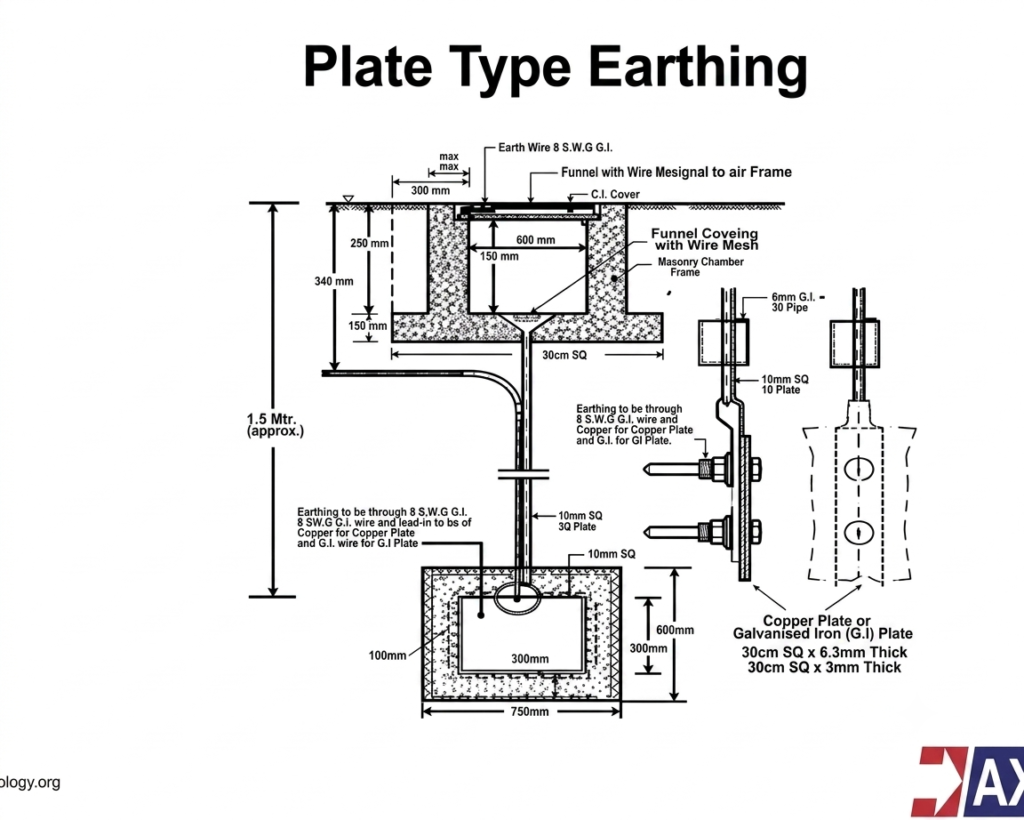

2.Plate Earthing (प्लेट अर्थिंग) – कॉपर या GI प्लेट का उपयोग।

3Rod Earthing (रॉड अर्थिंग) – रॉकी या कम जगह वाले क्षेत्रों में।

4.Chemical Earthing – कम प्रतिरोध और कम रखरखाव वाली आधुनिक प्रणाली।

सामान्य Pipe Earthing कैसे बनाई जाती है?(सिद्धांत)

उपयुक्त स्थान चुनें।

*GI या Copper अर्थ इलेक्ट्रोड जमीन में स्थापित किया जाता है।

*अर्थ इलेक्ट्रोड को अर्थ वायर (GI Strip/Copper Wire) से जोड़ा जाता है।

*अर्थ वायर को मुख्य अर्थिंग टर्मिनल और फिर सभी उपकरणों की अर्थ वायर से जोड़ा जाता है।

*अर्थ पिट में निरीक्षण (Inspection) की सुविधा रखी जाती है।

स्थापना के बाद अर्थ रेजिस्टेंस मीटर से परीक्षण किया जाता है ताकि अर्थिंग प्रभावी हो।

ध्यान दें: अर्थिंग सिस्टम की स्थापना और परीक्षण प्रशिक्षित व लाइसेंसधारी इलेक्ट्रिशियन द्वारा ही किया जाना चाहिए, क्योंकि गलत स्थापना जानलेवा हो सकती है।

अच्छी अर्थिंग की पहचान

*अर्थ रेजिस्टेंस कम हो।सभी जोड़ (Connections) मजबूत और जंग-रहित हों।

*अर्थ वायर कहीं से टूटी या ढीली न हो।

*समय-समय पर अर्थिंग का परीक्षण किया जाए।

घर में अर्थिंग कहाँ जुड़ती है?

*मेन डिस्ट्रीब्यूशन बोर्ड (DB)

*MCB/RCCB पैनल

*3-पिन सॉकेट का अर्थ पिन

*गीजर, फ्रिज, वॉशिंग मशीन, AC जैसी धातु बॉडी वाले उपकरण
