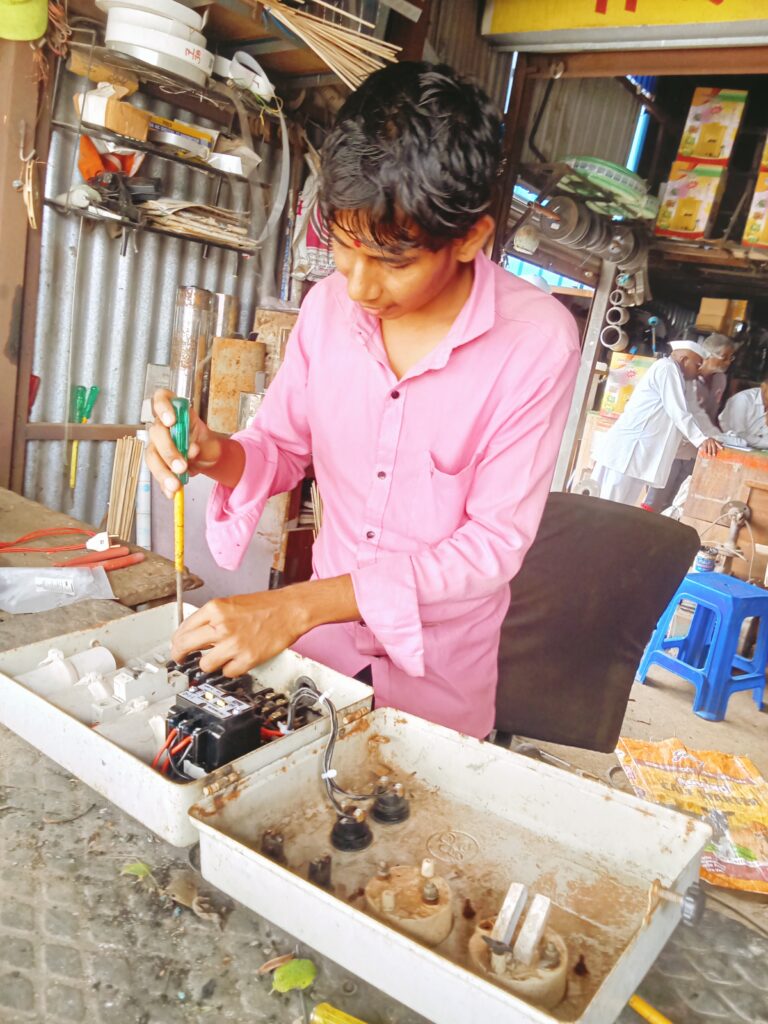

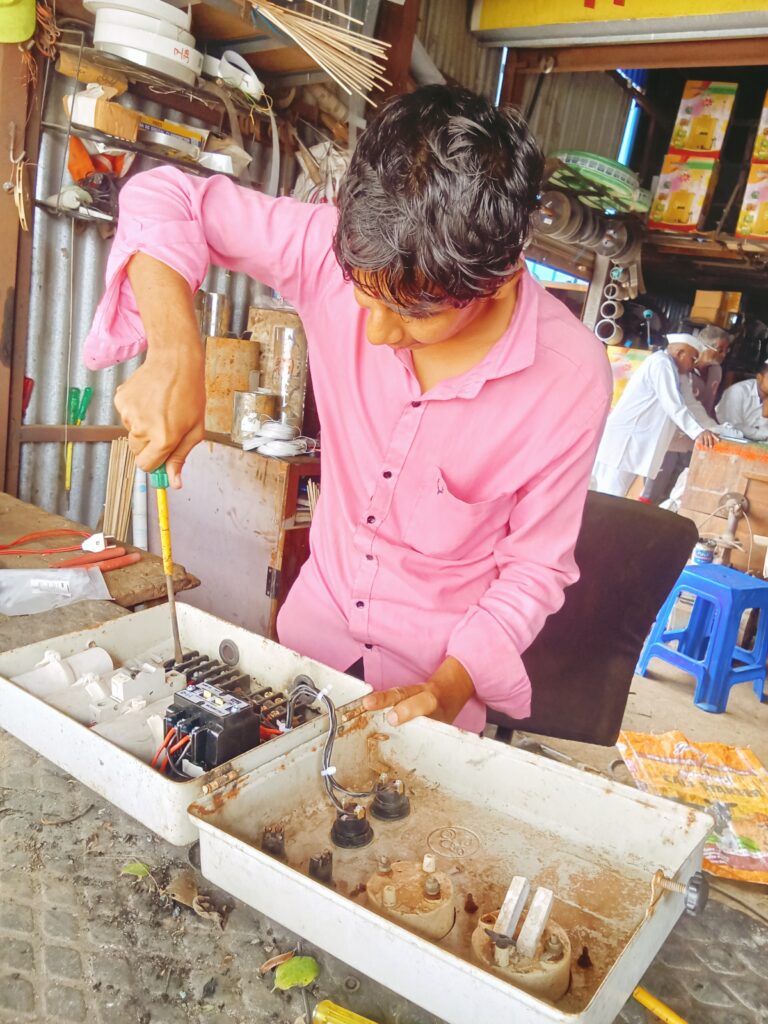

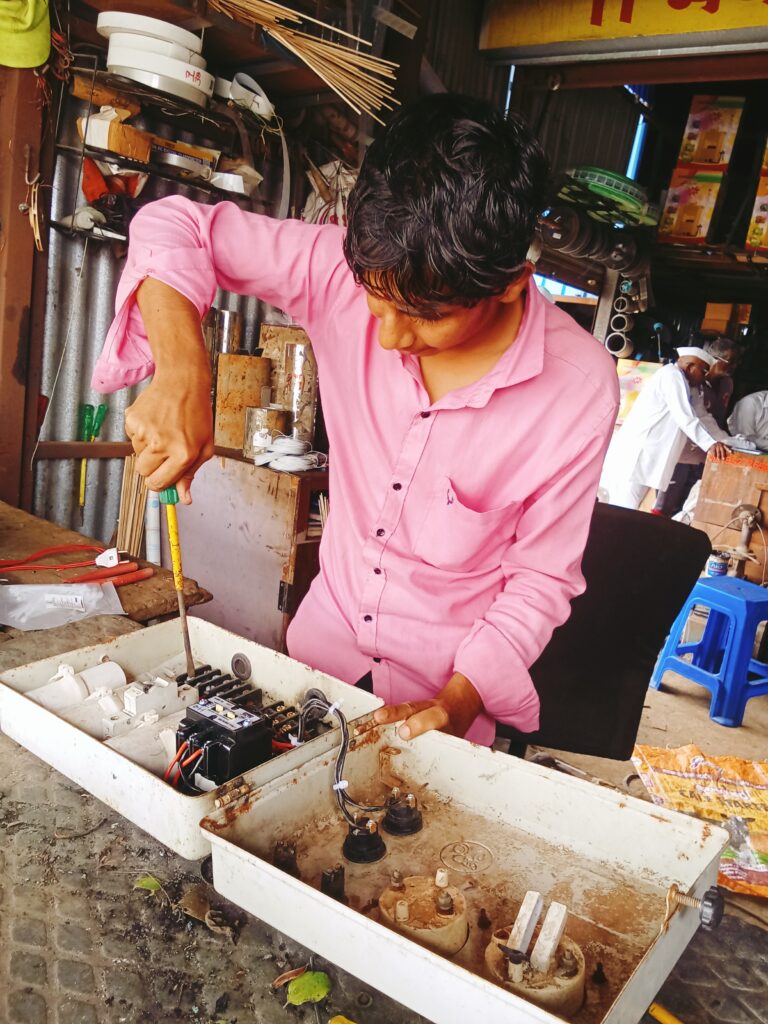

मोटर चा ईस्टाटर

स्टाटर

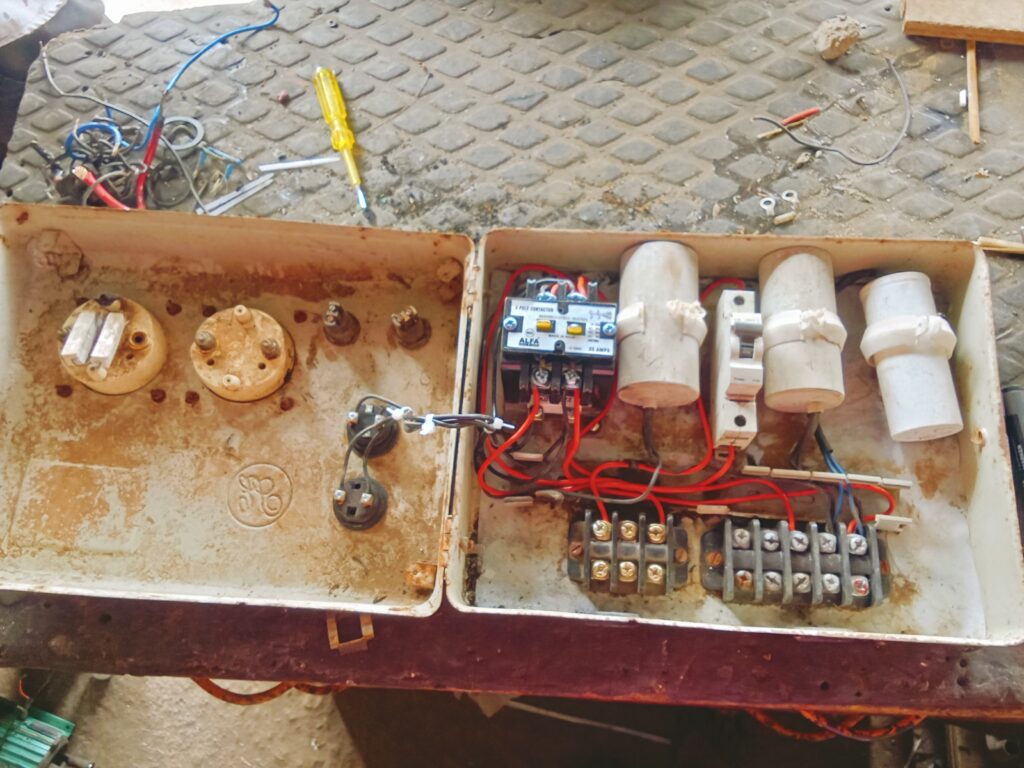

स्टार्टरमधील मुख्य

पार्ट्सContactor (कॉन्टॅक्टर) – मोटरला वीज जोडतो/तोडतो.

Overload Relay (OLR) – मोटरवर जास्त लोड आल्यास मोटर बंद करतो.

Start Push Button – मोटर सुरू करण्यासाठी.

Stop Push Button – मोटर बंद करण्यासाठी.

Auxiliary Contact – स्टार्टरचे होल्डिंग/कंट्रोल सर्किट चालवतो.

Fuse/MCB – शॉर्ट सर्किटपासून संरक्षण.

Terminal – वायर जोडण्यासाठी.

स्टार्टर खराब झाल्यास तपासणीवीज पूर्णपणे बंद करूनच तपासणी करा.

मोटर सुरू होत नसेल → MCB/Fuse तपासा.

Contactor क्लिक होत नसेल → कंट्रोल सप्लाय, Start/Stop बटण आणि Coil तपासा.

मोटर सुरू होऊन लगेच बंद होत असेल → Overload Relay तपासा.

Contactor वारंवार ON/OFF होत असेल → कंट्रोल वायरिंग आणि Auxiliary Contact तपासा.

जळण्याचा वास/काळे झालेले Contact दिसत असतील → Contactor contacts तपासा/बदला.

OLR वारंवार ट्रिप होत असेल → मोटरचा लोड, मोटरचे bearings आणि तीनही फेजचा करंट तपासा.
