Solar panel Structure and Design

हो. Solar panel buildingच्या terrace वर बसवताना मुख्यतः structure, panel size, tilt angle, spacing, height आणि anchoring यांची मोजणी करावी लागते.

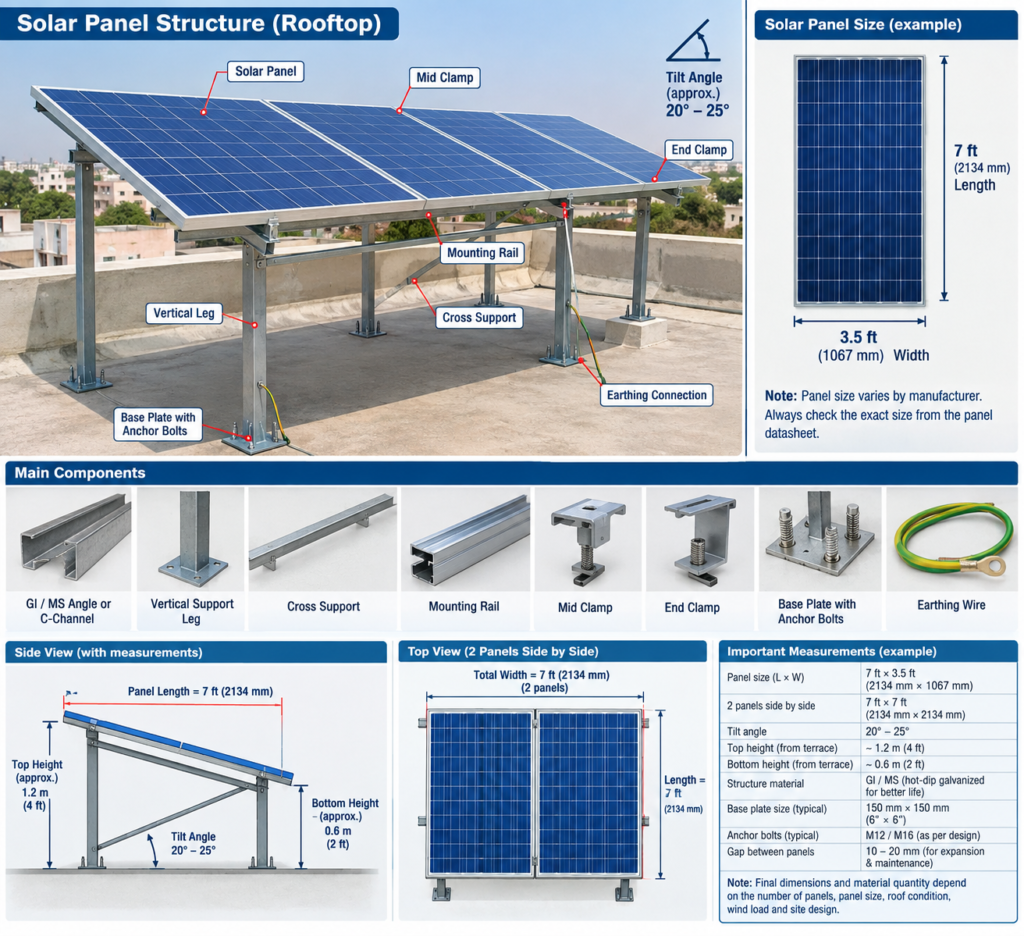

1. Solar structure चे मुख्य भाग

• GI/MS angle किंवा C-channel – मुख्य frame
• Vertical legs/supports
• Cross support
• Panel mounting rails
• Clamps – mid clamp आणि end clamp
• Nut-bolt
• Base plate / anchor bolts
• Earthing connection

2. Building वर panel कसा बसवायचा

साधारण arrangement:

Terrace → Base plate → Structure legs → Sloping frame → Rails → Solar panels

Panel ला थेट terrace वर ठेवण्याऐवजी मजबूत structure वर बसवतात. Structure ला RCC slab/beam मध्ये योग्य anchoring करणे महत्त्वाचे आहे.

3. Measurement कशी घ्यायची

उदाहरणार्थ, 1 solar panel = 7 ft × 3.5 ft असे गृहीत धरले तर:

• Panel length = 7 ft
• Panel width = 3.5 ft
• 2 panels side-by-side = 7 ft × 7 ft
• Clamp/maintenance gap साठी अतिरिक्त जागा ठेवावी.
• Structure ची actual size panelच्या dimensions आणि panel layout नुसार ठरवावी.

महत्त्वाचे: panel चा exact size त्याच्या model/datasheet वरून घ्या; प्रत्येक panel सारखा नसतो.

4. Tilt

महाराष्ट्रात fixed rooftop solar साठी साधारण 20–25° च्या आसपास tilt वापरला जातो, पण exact angle site, roof orientation आणि system design नुसार ठरवता येतो.

5. Structure height

खालची बाजू terraceपासून काही अंतरावर ठेवली जाते, जेणेकरून:

• पावसाचे पाणी व्यवस्थित वाहून जाईल
• panel खाली cleaning करता येईल
• ventilation राहील
• structureला maintenance करता येईल
