हो. Solar panel buildingच्या terrace वर बसवताना मुख्यतः structure, panel size, tilt angle, spacing, height आणि anchoring यांची मोजणी करावी लागते.

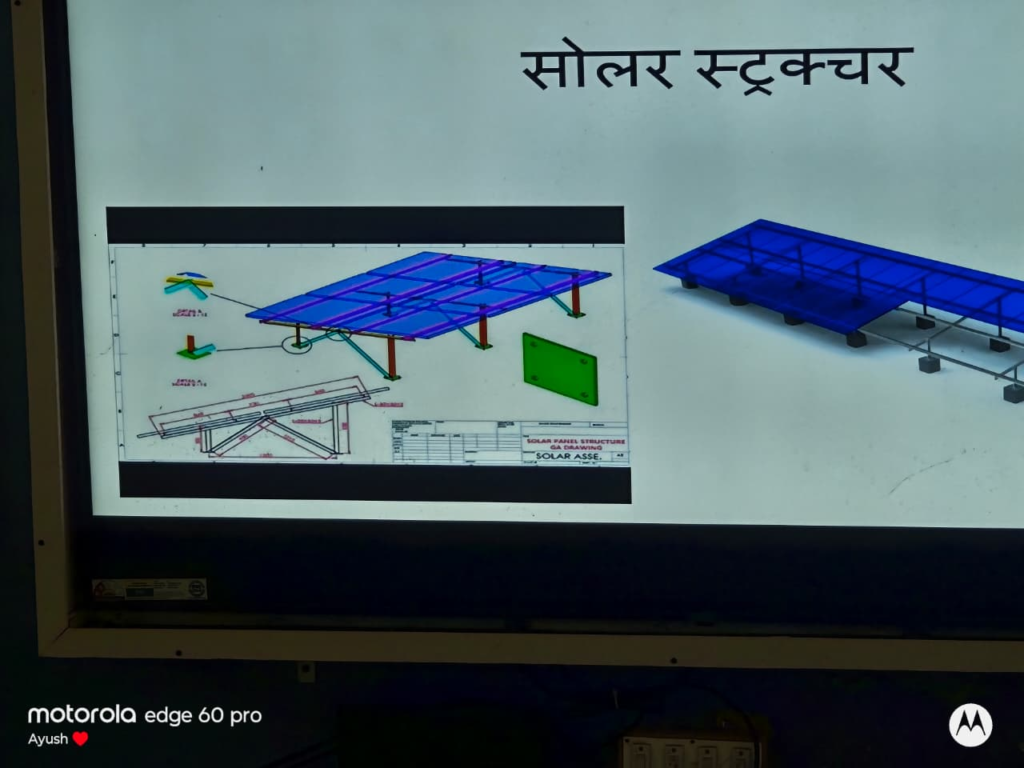

- Solar structure चे मुख्य भाग
GI/MS angle किंवा C-channel – मुख्य frame
Vertical legs/supports
Cross support
Panel mounting rails
Clamps – mid clamp आणि end clamp
Nut-bolt
Base plate / anchor bolts
Earthing connection - Building वर panel कसा बसवायचा
साधारण arrangement:
Terrace → Base plate → Structure legs → Sloping frame → Rails → Solar panels
Panel ला थेट terrace वर ठेवण्याऐवजी मजबूत structure वर बसवतात. Structure ला RCC slab/beam मध्ये योग्य anchoring करणे महत्त्वाचे आहे.
- Measurement कशी घ्यायची
उदाहरणार्थ, 1 solar panel = 7 ft × 3.5 ft असे गृहीत धरले तर:
Panel length = 7 ft
Panel width = 3.5 ft
2 panels side-by-side = 7 ft × 7 ft
Clamp/maintenance gap साठी अतिरिक्त जागा ठेवावी.
Structure ची actual size panelच्या dimensions आणि panel layout नुसार ठरवावी.
महत्त्वाचे: panel चा exact size त्याच्या model/datasheet वरून घ्या; प्रत्येक panel सारखा नसतो.
- Tilt
महाराष्ट्रात fixed rooftop solar साठी साधारण 20–25° च्या आसपास tilt वापरला जातो, पण exact angle site, roof orientation आणि system design नुसार ठरवता येतो.
- Structure height
खालची बाजू terraceपासून काही अंतरावर ठेवली जाते, जेणेकरून:
पावसाचे पाणी व्यवस्थित वाहून जाईल
panel खाली cleaning करता येईल
ventilation राहील
structureला maintenance करता येईल
