WORKSHOP

छत्री

1.,प्रस्तावना

. या प्रकल्पात आम्ही प्रकल्पात आम्ही . छत्री तयार करण्याबाबतचा उद्देश म्हणजे . पाहुण्यांसाठी बसायची आणि सावलीची सोय करणे . कॅमस मध्ये योग्य जागा पाहून छत्री बसवायची जागा ठरली .

या कामात आम्ही वेल्डिंग , कटिंग , पॉलिशिंग आणि पावडर कोटिंग या सारखी तांत्रिक कौशल्य शिकलो . छत्री बनवताना सौंदर्य आणि उपयोग या दोन्ही गोष्टींचा विचार केला . भविष्याची ही छत्री पाहुण्यांसाठी विश्रामाची जागा म्हणून वापरली जाईल .

2.सर्वे:
आम्ही कॅम्पस मध्ये निरीक्षण केले आणि छत्री कुठे लावायची त्याची जागा नेमली. सॉलिड वर्क वर छत्रीचे डिझाईन तयार करणे. छत्रीसाठी योग्य सामान्य निवडणे.

3.उद्देश :

छत्री तयार करण्याचे कारण हे होते जे पाहुणे येथील त्यांच्यासाठी बसायची जागा व विद्यार्थ्यांसाठी नवीन काहीतरी शिकणे

CPM Carta :

काम	वेळ
थ्रीडी डिझाईन केले	8 तास
साहित्य आणले	3 तास
मेजरमेंट घेतले	8 तास
पार्ट कटिंग अँड वेल्डिंग	8 तास
पार्ट पॉलिशिंग अँड ग्राइंडिंग	6 तास
पावडर कोटिंग	8 तास
छत्री बसवणे	3 तास
प्लाजमा कटिंग	2 तास
एकूण	6 दिवस

4.साहित्य :

25×25[] = 60′ ,40×40[] = 12′ , 100×100 [] = 13′

. 25×5 = 6′ , 40×5 = 5′ ,

. 6×6 = प्लेट (2) , फ्लॅन्स = 2. , रोल = 4

. 30/10 नट बोल्ट = 2kg. , वायसर = 500 g

. ब्रश =2. , रोलर पॉलिश पेपर = 2 , रेड ऑक्साईड = 1L

. पावडर कोटिंग =

ब्लॅक ऑइल पेंट = 1L , थिनर = 0.5L

. सि सिमेंट = 1 गोणी , क्रश = 70 घमेली , खडी = 15 घमेली

5.कृती :

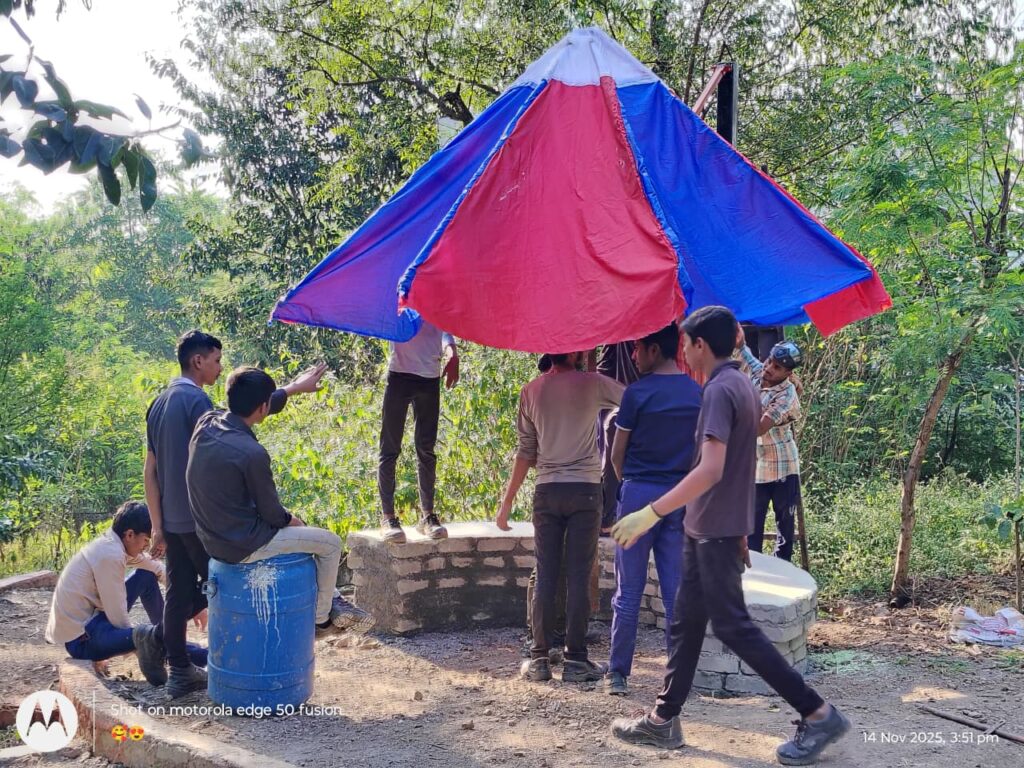

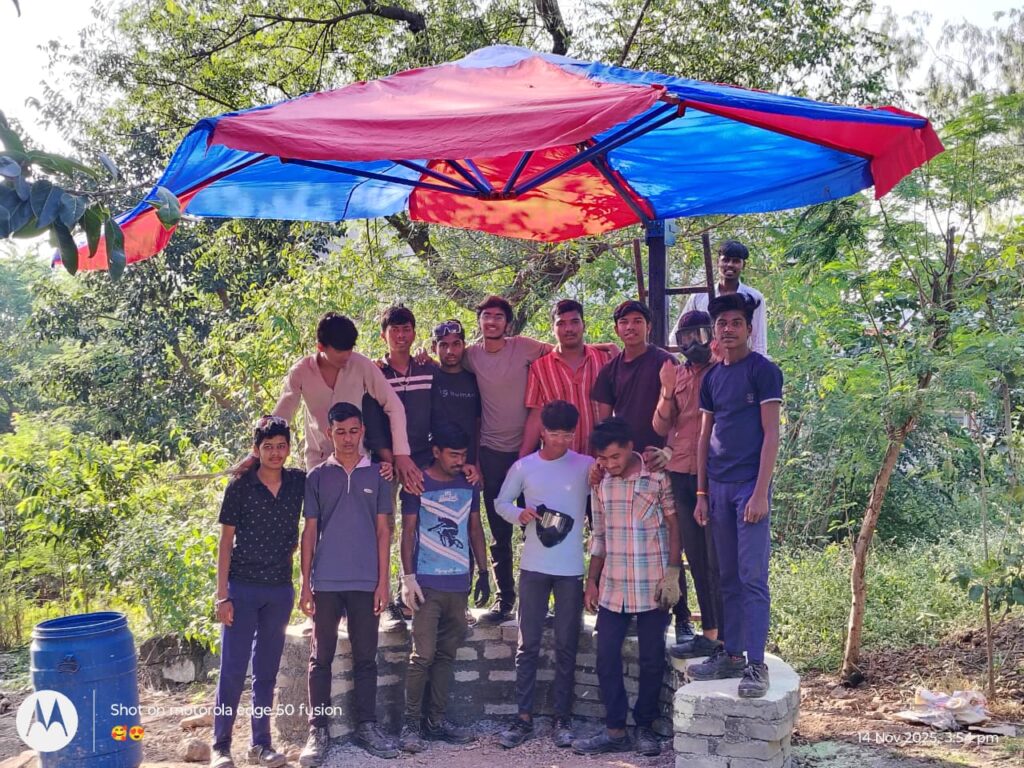

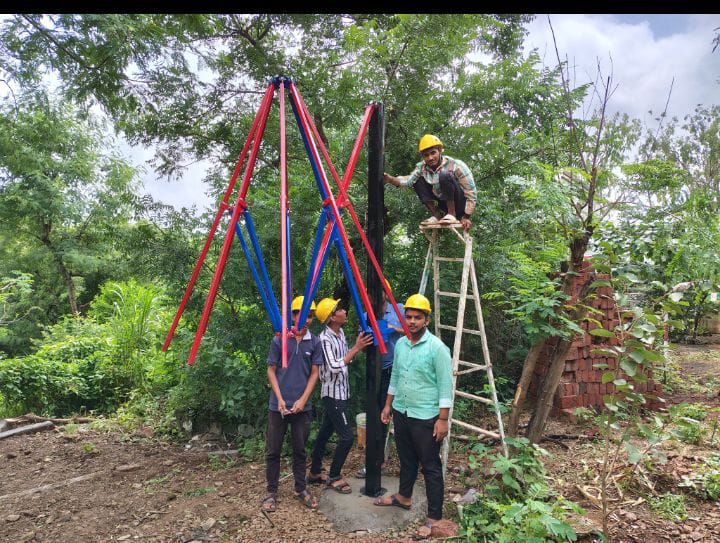

. सर्वात अगोदर आम्ही छत्री चे 3d डिझाईन बनवलेत्यासाठी आम्ही सॉलिड वर्क हे ॲप्लीकेशन युज केले . सॉलिड वर्क वर आम्ही छत्री असेंबल होते आहे का नाही हे आम्ही बघितलेत्यानंतरन आम्ही छत्री बनवायला सुरुवात केली . सर्वात अगोदर 25 x 25 [] चे 1800 mm चे सात तुकडे कापून घेतले व त्याचे दोन्ही बाजूस पट्टीचे तुकडे लावून तोंडे बंद करून घेतली एका बाजुला नट बोल्ट लावण्यासाठी कान लावून घेतला कानापासून 880 mm या अंतरावर कॉलम ट्यूबच्या अलीकडे व पलीकडे अशा दोन बाजूस कान लावले. आंतर चुकू नये म्हणून जॉब तयार केला.असे आम्ही सात पार्ट तयार केले . त्यानंतर आम्ही 25 x 25 [] चे 800 mm चे सात तुकडे कापून घेतले व त्याचे दोन्ही बाजूस पट्टीचे तुकडे लावून तोंडे बंद करून घेतली दोन्ही बाजूला ब नट बोल्ट लावण्यासाठी कान लावून घेतले . त्यानंतर आम्ही प्लाजमा कटर वर फ्लान्स तयार केला . व त्याला कान लावून घेतले.छत्रीचे सगळे पार्ट एकामेकाला नटबॉलच्या साह्याने जॉईन करून घेतले . त्यानंतरून छत्रीच्या सर्व पार्टला पावडर कोटिंग केली .100 x 100 [] चा 5000 mm तुकडा कापून घेतला. व त्याला काळा ऑइल पेंट लावला .ज्या ठिकाणी छत्री लावायची होती त्या ठिकाणे 3 फुट खोल खट्टा घेतला . त्या खड्ड्यात खांब उभा केला . त्या खंड्यात सिमेंटचे मिश्रण टाकून खांब फिट केला , व खांबाच्या शेजारील जमिनीला लागून कोबा केला. छत्री उघडण्यासाठी व बंद करण्यासाठीरोलरच्या सह्याने जॉब तयार केला , व त्याला पावडर कोटिंग करून घेतले. छत्रीचे सगळे पाठ एकामेकांना कनेक्ट करून छत्री उभा केले . ही छत्री तयार करताना आम्हाला 9275 एवढा खर्च आला .

कॉस्टिंग

अ क्र	मालाचे नावं	एकून माल	दर	एकून किमत
1	डिस्टेंपर	10 L	140 L	1400
2.	ट्रॅक्टर इमल्शन [प्रायमर]	10 L	70 L	700
3 .	पॉलिश पेपर	10 L	15	150
4 .	रेडीमेड बाईंड	1 L	230	230
5	ब्लॅक ऑईल पेंट	1 L	300	300
6	सिमेंट कलर	15 Kg	30	450
7	टर्पेंटाईन	1 L	120	120
8	पुट्टी	5 Kg	50	250
9	पीव्हीसी पाइप (हिरवा)	22 F	136	3000
10	सिमेंट	50 गोणी	350	350
11	कच	70 चमेली	8	480
12	ब्रश	8	30	240
13	रोलर	2	50	100
14	सिमेंट कलर (विटकरी)	3 Kg	30	90
15	रूळ	15 चमेली	9	150
16	मजुरी			2000

Total

11593

निरीक्षण :

बाहेरचा रंग कोणता वापरायचा आणि तो छान दिसेल का आतला रंग कसा द्यायचा, वारली चित्रकला करावी का घर कमी खर्चात टिकाऊ कसे करावे – हे सर्व विचार करून निरीक्षण केले

निष्कर्ष :

बाहेरच्या रंगासाठी असे रंग निवडावेत जे आकर्षक दिसतात आणि हवामानापासून टिकतात.

आतच्या भिंतींवर हलका रंग वापरावा आणि वारली चित्रकला करून पारंपरिक सौंदर्य जोपासावे.

घर कमी खर्चात टिकाऊ बनवण्यासाठी साहित्याची योग्य निवड, मोजमाप, आणि योग्य पद्धतीने काम करणे गरजेचे आहे.

पाणी जाण्याची सोय आणि पन्हाळीसाठी प्लास्टिक पाईप यासारख्या सूक्ष्म बाबी लक्षात घेणे आवश्यक आहे

भविष्यातील उपयोग :

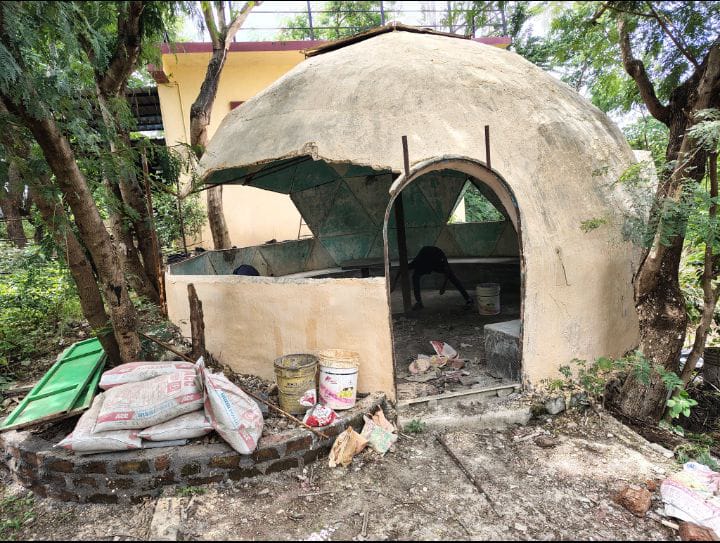

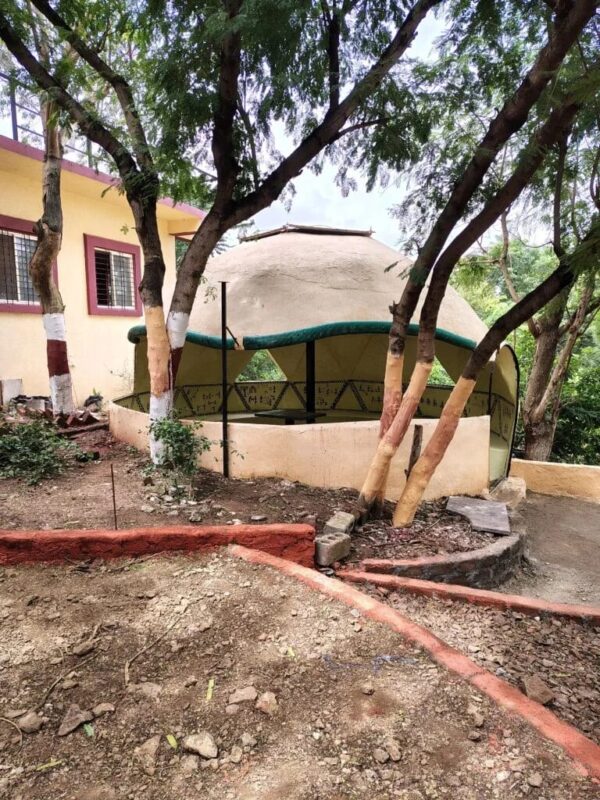

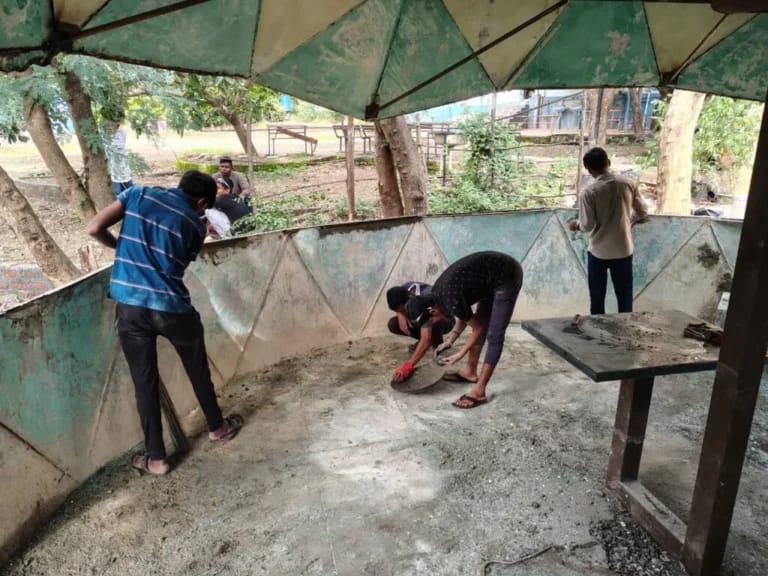

डोम रिनोवेशनमुळे मुलांना विश्रांती, हा मारणे आणि एकत्र बसण्याची जागा मिळेल. तसेच या जागेचा उपयोग छोटे कार्यक्रम, अभ्यास किंवा क्रिएटिव्ह अॅक्टिव्हिटीजसाठी करता येईल.

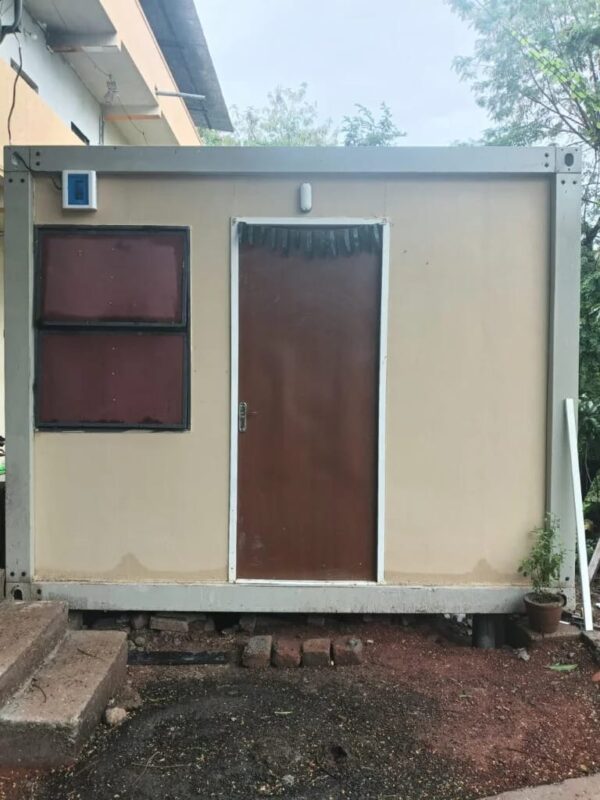

टेनी हाऊस

प्रस्तावना :
आजच्या युगात जागेची कमतरता आणि वाढते घरांचे खर्च लक्षात घेता, Tiny House ही एक नाविन्यपूर्ण आणि पर्यावरणपूरक संकल्पना आहे.
या प्रकल्पाचा उद्देश कमी जागेत, कमी खर्चात आणि टिकाऊ साहित्य वापरून एक आकर्षक, सुरक्षित आणि कार्यक्षम घर तयार करणे हा होता.
या प्रकल्पातून मी बांधकाम, रंगकाम, वायरिंग, आणि फिनिशिंग याबाबत प्रत्यक्ष अनुभव घेतला.

सर्वे :

सुरुवातीला आम्ही टेनी हाऊसचे विविध थ्रीडी डिझाईन आणि मॉडेल्सचा अभ्यास केला.Tiny House संकल्पना जगभरात कशी वापरली जाते, कोणते साहित्य टिकाऊ आणि स्वस्त ठरते हे पाहिले.विविध बांधकाम पद्धती, फ्रेम प्रकार, छताची रचना आणि वायरिंगची सुरक्षित पद्धत यांचा अभ्यास केला.जागेचे मोजमाप घेऊन पाया, भिंती आणि छताच्या प्रमाणात योग्य आखणी तयार केली.

उद्देश :

कमी खर्चात हलके वजनाचे एक आकर्षक असे टेनी हाऊस तयार करणे.

लहान जागेत सर्व मूलभूत सुविधा असलेले घर बांधण्याचा अनुभव मिळवणे.

बांधकाम, वायरींग, रंगकाम आणि फिनिशिंगची प्रत्यक्ष समज करून घेणे.

व्यावहारिक ज्ञान वाढवून प्रकल्पाद्वारे प्रत्यक्ष कामकाज शिकणे.

साहित्य :

बांधकाम साहित्य (BUILDING MATERIALS)

फ्रेमिंग – रुंदी 10 फूट × लांबी 10 फूट × उंची 8 फूट — 8 नग

फ्रेम पिलर – 8 फूट, 4 नग

खिडक्या (Windows) – 4’ × 3’ — 2 नग

मुख्य दरवाजा (Front Door) – 3’ × 7’ — 2 नग

छप्पर (Roofing) – मेटल शीट 3’ × 10’ — 4 नग

इन्सुलेशन (Insulation) – रॅपिकॉन सिमेंट 50mm × 8’ शीट — 20 नग

स्क्रू (Screws with Star Drive Head) – 70mm स्क्रू 500 नग (1 बॉक्स)

सिमेंट शीट (Cement Sheet) – 18mm, 4 नग

पाइप (Pipes) – 1½ इंच, 4 नग

बाथरूम (BATHROOM)

बाथटब: Lyons 3’; × 6’

कमोड टॉयलेट

कमी पाण्याचा शॉवर हेड (Low-flow Shower Head)

भिंतीवर बसवलेला वॉश बेसिन (Wall Mounted Wash Basin)

प्लास्टिकचा पडदा (Plastic Curtain)

भिंतींसाठी करगेटेड मेटल शीट (Corrugated Metal Roofing/Sheets)

एलईडी लाईट्स

हॉलसाठी एलईडी लाईट्स – 2 नग

भिंतीचे पॅनेल (Wall Panels)

छत पॅनेल (Roof Panel)

प्लंबिंग (PLUMBING)

pvc 4” पाईप – 4 नग

pvc 3” पाईप – 1 नग

pvc 2” पाईप – 1 नग

UPVC ½” पाईप – 1 नग

UPVC टी – 4 नग

pvc 4-वे सेक्शन – 1 नग

4” एल – 1 नग

बाथरूम आउटलेट – 1 नग

कमोड इनलेट कॉक ½” – 2 नग

बाराल पाईप – 4 नग

शॉवर ¼” कॉक – 1 नग

भिंत फ्रेमिंग (WALL FRAMING)

फ्रेम आकार (Frame Size): उंची – 8 फूट

लांबी – 10 फूट

रुंदी – 10 फूट

( वायरिंग ) Wiring

एमसीबी ६३ए २ पोल १ नग.

एमसीबी १६ए १ पोल २ नग.

एमसीबी बॉक्स १ नग.

आउटडोअर लॅम्प १ नग.

इंडोअर लॅम्प ३ नग.

स्विच बोर्ड ४ नग.

२ मिमी वायर ६० फूट.

१.५ मिमी वायर ६० फूट.

कृती :

सर्वात आधी मी टेनी हाऊसचे थ्रीडी डिझाईन तयार केले.
यानंतर ज्या ठिकाणी घर बांधायचे होते त्या ठिकाणी आखणी करून घेतली आणि त्या आखणीप्रमाणे पाया बांधला.

त्यानंतर मी टेनी हाऊसची फ्रेम असेंबल करून पाहिली.
फ्रेम तयार झाल्यावर तिला रेड ऑक्साईड (प्रायमर) लावला आणि त्यावर पांढरा ऑइल पेंट लावला.
रंगकाम झाल्यानंतर फ्रेम नट-बोल्टच्या सहाय्याने फिट केली.

फ्रेमच्या आत चारही बाजूंना पीव्हीसी पाईप बसवले.
फ्रेमच्या खालच्या बाजूस स्क्वेअर ट्यूब लावल्या आणि त्यावर सिमेंट शीट बसवली.
भिंतींसाठी मी रॅपिकॉन सिमेंट शीट (50mm x 8) वापरल्या.
ज्या ठिकाणी खिडकी आणि दरवाजा ठेवायचा होता, त्या ठिकाणी शीट मापानुसार कट केल्या.

यानंतर मी 3’x4’ आकाराच्या दोन खिडक्या आणि 3’x7’ आकाराच्या दरवाजाची फ्रेम तयार करून बसवली.
छतासाठी 3’x10’ चे पत्रे बसवले आणि सेल्फ-स्क्रूच्या मदतीने फिट केले.

टेनी हाऊसमध्ये टॉयलेटसाठी स्क्वेअर बार वापरून फ्रेम तयार केली आणि त्यावर सिमेंट प्लाय बसवला.

वायरिंगसाठी मी भिंतींवर आखणी करून घेतली, त्यानुसार खाचा मारून पाईप बसवले आणि त्यावर सिमेंट लावले.

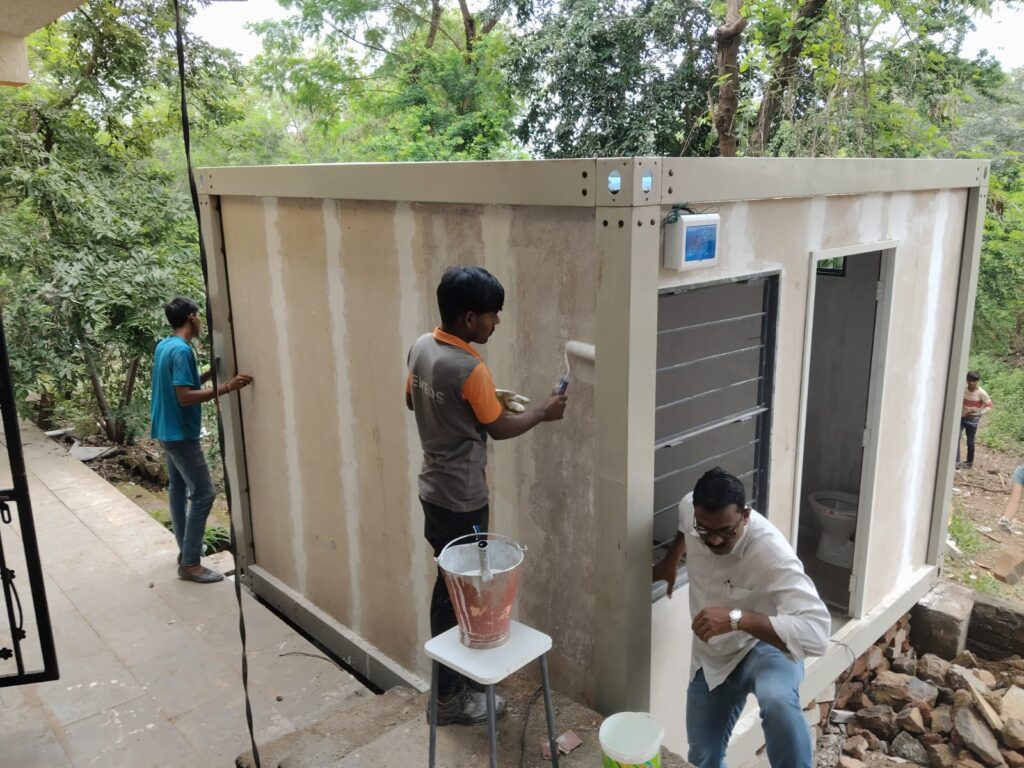

गॅप भरून पुट्टी लावली, लेव्हल काढली आणि भिंतींना व्हाईट कलर लावला.

दरवाजाला सनमायका लावून तो फिट केला.
संपूर्ण घराची वायरिंग केली आणि पॉईंट्स बसवले.

टॉयलेटमध्ये खाली मार्बल फिट करून त्यावर कमोड बसवले.
भिंतींना फरशी लावली आणि 3’x7’ चा स्लायडिंग दरवाजा बसवला.

टेनी हाऊसला सिलिंग शीट बसवताना लाईट पॉईंटच्या ठिकाणी बल्ब बसवले.
यानंतर पाईपलाईन केली, बाथरूममध्ये बेसिन बसवले आणि पाण्याचे कनेक्शन जोडले.

बाहेरच्या बाजूला छोटी भिंत बांधून त्यात मुरूम भरला आणि भिंतीला प्लास्टर केले.
टेनी हाऊसच्या बाहेरील भागातील गॅप सिमेंटने भरले आणि त्यावर कलर लावला.
शेवटी खाली फ्लोअरवर कार्पेट चिकटवले.

कॉस्टिंग
निरीक्षण :

टेनी हाऊस बांधकाम करताना अचूक मोजमाप आणि आखणी महत्त्वाची असते.

फ्रेम आणि भिंतींची जोडणी करताना मजबूत फिटिंगसाठी नट-बोल्ट योग्य रीतीने बसवावे लागतात.

वायरिंग करताना आधी आखणी करून पाईप बसवणे सोयीचे ठरते.

प्रायमर आणि पेंट यामुळे लोखंडी भाग गंजत नाहीत आणि घर टिकाऊ बनते.

बाह्य रंग आणि सिमेंट फिनिशमुळे घराचे सौंदर्य वाढते आणि गॅप्स बंद होतात

निरीक्षण :

टेनी हाऊस बांधकाम करताना अचूक मोजमाप आणि आखणी महत्त्वाची असते.

फ्रेम आणि भिंतींची जोडणी करताना मजबूत फिटिंगसाठी नट-बोल्ट योग्य रीतीने बसवावे लागतात.

वायरिंग करताना आधी आखणी करून पाईप बसवणे सोयीचे ठरते.

प्रायमर आणि पेंट यामुळे लोखंडी भाग गंजत नाहीत आणि घर टिकाऊ बनते.

बाह्य रंग आणि सिमेंट फिनिशमुळे घराचे सौंदर्य वाढते आणि गॅप्स बंद होतात

निष्कर्ष :

या प्रकल्पाद्वारे मी टेनी हाऊस कसे बांधायचे, त्यासाठी कोणती साधने आणि सामग्री लागते, तसेच रंगकाम, वायरिंग आणि फिनिशिंगची प्रक्रिया कशी करायची हे सर्व शिकलो.
हा अनुभव खूप उपयुक्त आणि शैक्षणिक होता

भविष्यातील उपयोय
या प्रकल्पातून मिळालेल्या ज्ञानाचा उपयोग भविष्यात लघुउद्योग, फॅब लॅब किंवा बांधकाम क्षेत्रात करता येईल.

कमी जागेत स्वयंपूर्ण घराची कल्पना पुढे नेऊन प्रत्यक्ष वापरासाठी मॉडेल तयार करता येईल.

ग्रामीण किंवा आपत्तीग्रस्त भागात अशा प्रकारची तात्पुरती पण टिकाऊ घरे तयार करता येतील.

पर्यावरणपूरक आणि किफायतशीर घर बांधणीसाठी हा एक उपयुक्त अनुभव ठरू शकतो.

मी हे शिकलो :

डिझाईनपासून रंगकामापर्यंत टेनी हाऊस तयार करण्याची संपूर्ण प्रक्रिया समजली.

अचूक मोजमाप, साधनांचा योग्य वापर आणि टीमवर्कचे महत्त्व कळले.

प्रकल्प करताना नियोजन, वेळेचे व्यवस्थापन आणि जबाबदारी यांचे मूल्य शिकता आले.

छोट्या जागेत कार्यक्षम आणि आकर्षक घर कसे उभारता येते हे प्रत्यक्ष अनुभवले.

गेस्ट हाउसचे बांधकाम

प्रस्तावना :

गेस्ट हाऊस बांधकाम हा एक महत्वाचा प्रकल्प असून त्यामध्ये जागेची आखणी, विटांची मांडणी, भिंतींची उंची, खिडक्या–दरवाज्यांची जागा .या सर्व प्रक्रिया काळजीपूर्वक पूर्ण करावी लागते. या प्रकल्पाद्वारे आम्ही प्रत्यक्ष बांधकाम कसे करायचे, कोणते साधन कसे वापरायचे आणि बांधकामाच्या प्रत्येक टप्प्यात अचूकता कशी राखायची हे शिकून

सर्वे

बांधकाम सुरू करण्यापूर्वी जागेचा सखोल सर्वे करण्यात आला

जागेचे मोजमाप घेण्यात आले.

गेस्ट हाउसची दिशा, वारा–तापमान याचा विचार करण्यात आला.

या सर्वेच्या आधारे अंतिम प्लॅन आणि मोजमाप निश्चित करून चौकट तयार करण्यात आली.

उद्देश :

गेस्ट हाऊसचा बांधकाम कार्य प्रत्यक्ष अनुभवणे

मार्किंग, प्लॅनिंग आणि मोजमाप यांचा योग्य वापर शिकणे

विटा लावणे, भिंत उचलणे, प्लॅस्टर करणे या मूलभूत टप्प्यांवर कौशल्य मिळवणे

बांधकामासाठी आवश्यक उपकरणांची ओळख करणे

सुरक्षित आणि दर्जेदार बांधकाम कसे करावे हे जाणून घेणे

साहित्य:

. 30×3 L-angle

2×2 स्क्वेअर जाळी

10×10 स्क्वेअर बार

वेल्डिंग रॉड

ग्राइंडिंग डिस्क

Red oxide प्राइमर

काळा ऑइल पेंट

कृती :

सर्वप्रथम गेस्ट हाऊसचा संपूर्ण प्लॅन काढण्यात आला. त्यामध्ये भिंतींची रचना, दारे-खिडक्या, बाथरूमची जागा इत्यादींचा समावेश होता.प्लॅननुसार जागेवर फक्कीने अचूक आखणी (Marking) करण्यात आली. गेस्ट हाऊसच्या बेसलाइनसाठी मजुरांकडून विटांची सरळ लाईन लावण्यात आली.

कळंबा स्पिरिट व लाईन दोरी वापरून भिंती सरळ आणि समतोल ठेवत विटा रचण्यात आल्या.ज्या जागी खिडक्या आणि दारे बसवायची होती, तेथे आवश्यक जागा सोडण्यात आली.भिंती निर्धारित उंचीपर्यंत उचलण्यात आल्या.
