चूँकि असली तारों, बल्बों या ट्रांसफॉर्मर के चित्र डायग्राम पर बनाना कठिन होता है, इसलिए इन सिंबल्स का उपयोग करके किसी भी जटिल सर्किट को कागज़ पर आसानी से दर्शाया जाता है।

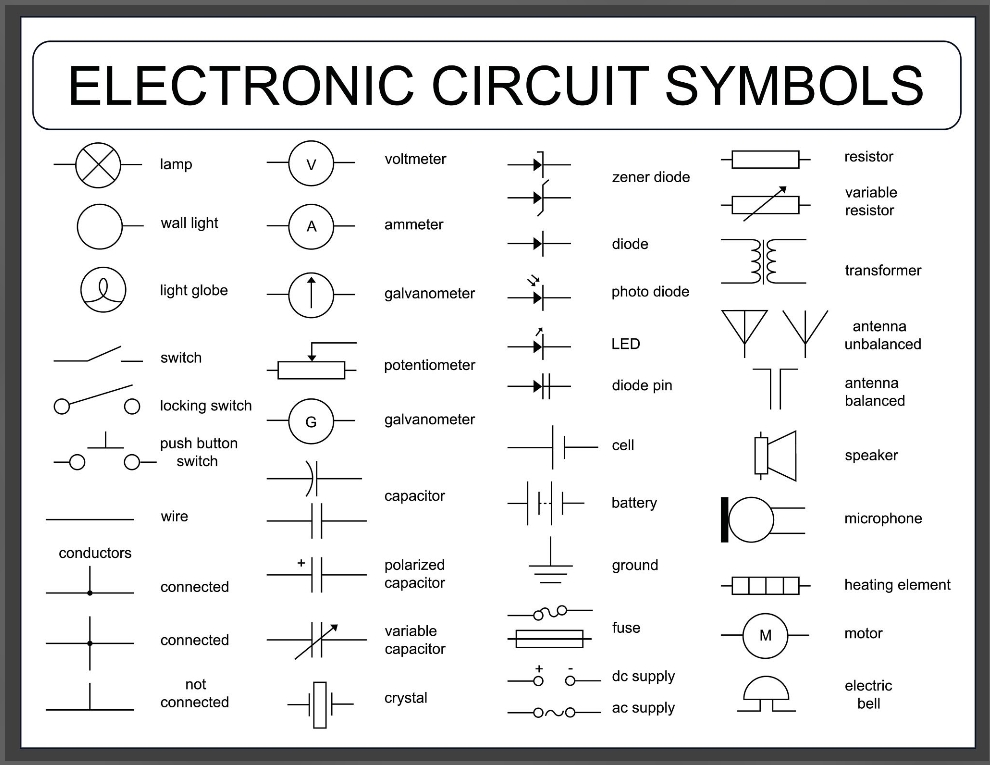

मुख्य इलेक्ट्रिकल सिंबल्स की सूची (Basic Electrical Symbols)नीचे दैनिक जीवन और बेसिक इलेक्ट्रॉनिक्स में सबसे ज्यादा इस्तेमाल होने वाले सिंबल्स दिए गए हैं:

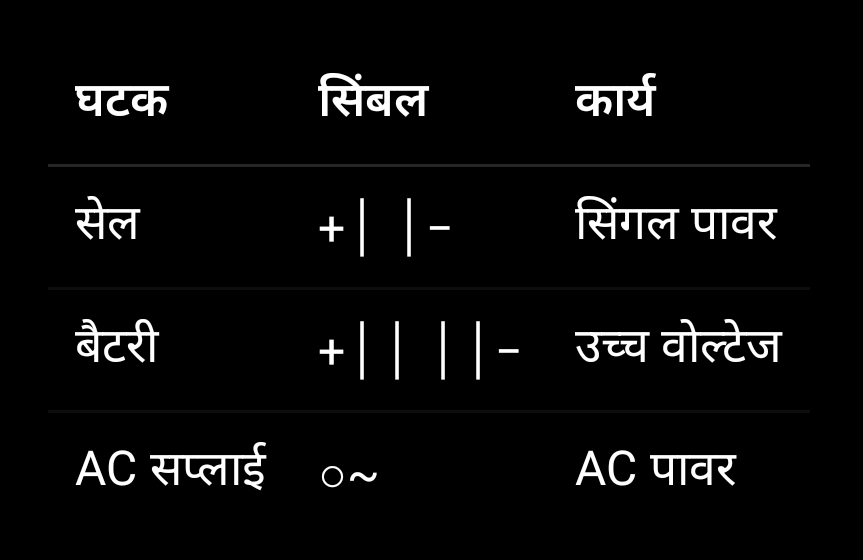

1. पावर सोर्स (Power Sources)

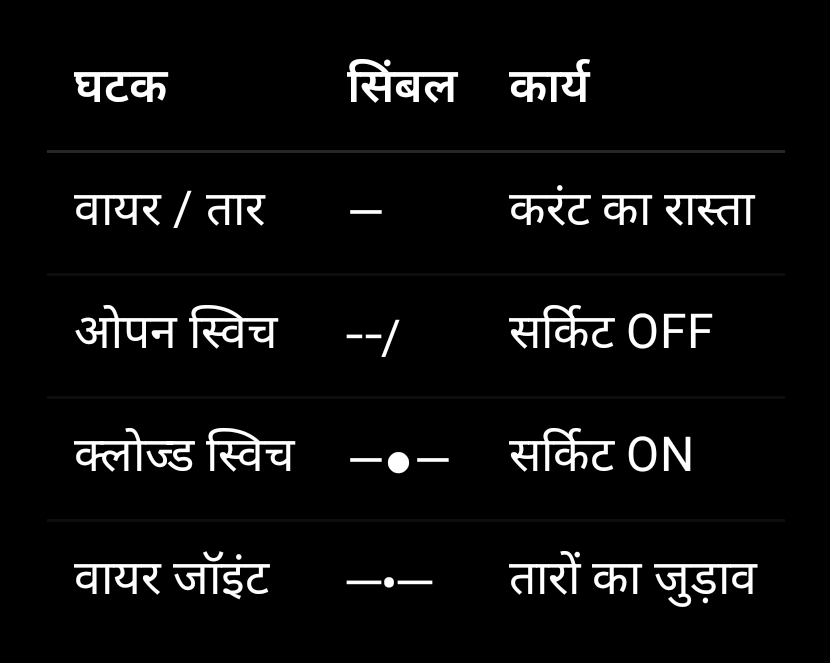

2. स्विच और वायर (Switches & Wires)3. लोड और कंपोनेंट्स (Loads & Passive Components)

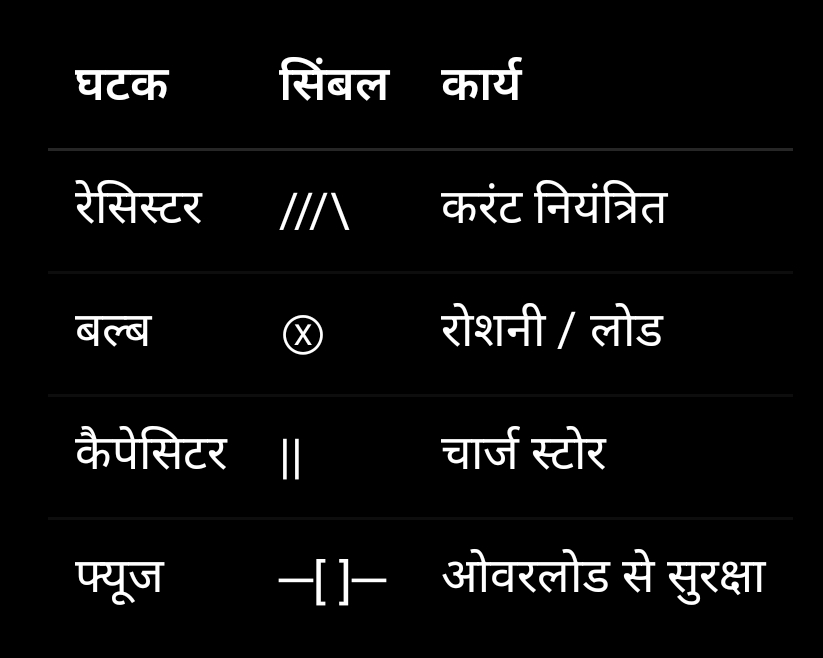

3. लोड और कंपोनेंट्स (Loads & Passive Components)

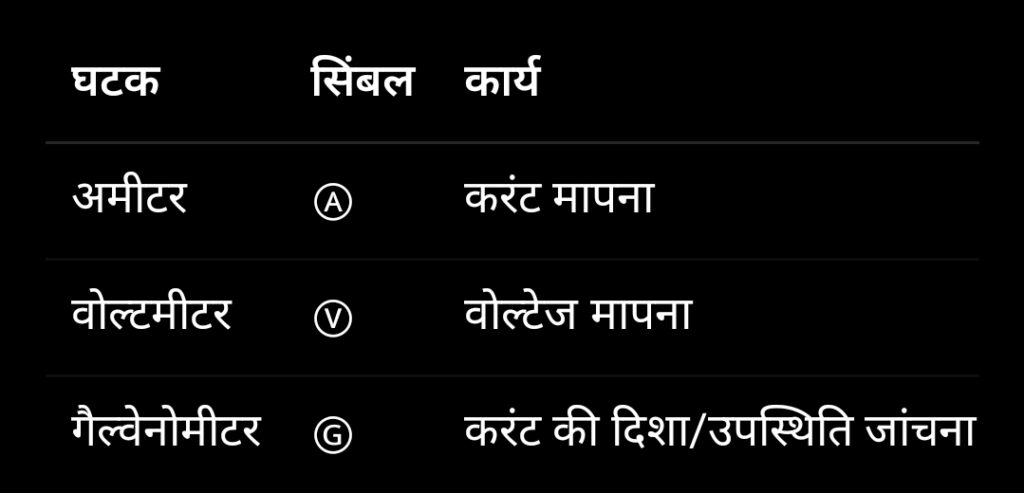

4. मापने वाले यंत्र (Measuring Instruments)
इलेक्ट्रिक सिंबल्स का महत्व क्यों है?
1.यूनिवर्सल भाषा (Universal Standard): यह पूरी दुनिया में एक ही मानक (जैसे IEC या IEEE) पर आधारित होते हैं, जिससे भारत में बना सर्किट डायग्राम किसी अन्य देश का इंजीनियर भी आसानी से समझ सकता है।
2.समय और जगह की बचत: जटिल मशीनों या घरों की वायरिंग का नक्शा बहुत छोटे और स्पष्ट रूप से कागज़ पर बनाया जा सकता है।
3.गलतियों से बचाव: फॉल्ट ढूंढने (Troubleshooting) या रिपेयरिंग के समय सर्किट सिंबल्स से सही कंपोनेंट की पहचान तुरंत हो जाती है।
