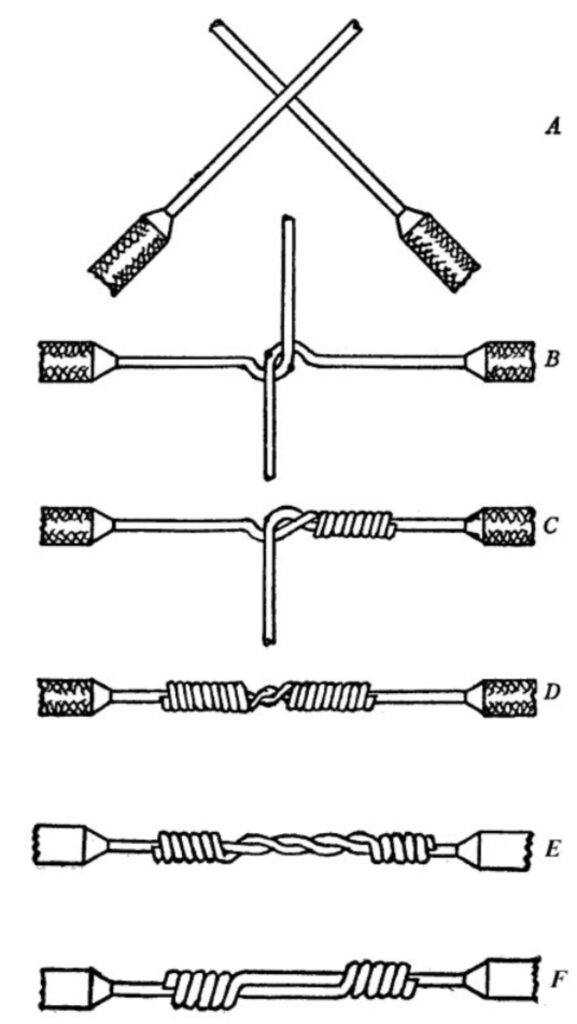

WIRE CONNECT (जोड)
⚠️ सबसे जरूरी सुरक्षा नियम (Safety First)चेतावनी: काम शुरू करने से पहले अपने घर की Main MCB या Main Switch को बंद (OFF) कर दें। पैरों में रबर की चप्पल पहनें और टेस्टर (Tester) से चेक कर लें कि बोर्ड में करंट तो नहीं आ रहा है।
इलेक्ट्रिकल बोर्ड के 3 मुख्य तार (Wires)वायरिंग शुरू करने से पहले आपको तीन तरह के तारों को पहचानना होगा:
Phase (F) – लाइन/करंट: यह आमतौर पर लाल (Red) या काले रंग का होता है, जिसमें टेस्टर लगाने पर लाइट जलती है।
Neutral (N): यह आमतौर पर काला (Black) या नीला होता है। यह सर्किट को पूरा करता है।
Earthing (E) – अर्थिंग: यह हमेशा हरा (Green) होता है, जो सुरक्षा के लिए सॉकेट के सबसे ऊपर वाले बड़े पिन में जोड़ा जाता है।बोर्ड सेटिंग/वायरिंग का स्टेप-बाय-स्टेप तरीका
1सभी स्विच में फेज (Phase) कनेक्ट करेंस्टेप
1एक लंबा लाल तार लें और उसके ऊपर का प्लास्टिक (Insulation) छील लें। बोर्ड में जितने भी Switches लगे हैं, उन सभी के नीचे वाले टर्मिनल (Bottom Point) को इस तार से आपस में जोड़ (Loop) दें। इसी में बाहर से आने वाला मुख्य फेज (Main Red Wire) भी जुड़ेगा।
2स्विच से सॉकेट (Socket) को कनेक्ट करेंस्टेप
2सॉकेट को स्विच से कंट्रोल करने के लिए, Switch के ऊपर वाले पॉइंट से एक छोटा तार जोड़ें और उसे Socket के ‘L’ (Live/Phase) लिखे हुए पॉइंट में लगा दें। (ध्यान दें: सॉकेट के पीछे दाईं तरफ अमूमन ‘L’ लिखा होता है)।
3न्यूट्रल (Neutral) का कनेक्शन करेंस्टेप
3बाहर से आने वाले मुख्य न्यूट्रल (Main Black Wire) को Socket के ‘N’ (Neutral) लिखे हुए पॉइंट से जोड़ें। अगर बोर्ड में इंडिकेटर (Indicator) लगा है, तो न्यूट्रल का एक तार इंडिकेटर के एक पॉइंट में भी जाएगा।
4अर्थिंग (Earthing) कनेक्ट करेंस्टेप
4घर से आने वाले हरे तार (Green Wire) को सॉकेट के सबसे ऊपर वाले बड़े छेद (Earth Pin) वाले टर्मिनल से जोड़ दें। इससे मिक्सर, प्रेस या टीवी चलाते समय करंट लगने का खतरा खत्म हो जाता है।
💡 शार्टकट थंब रूल (Thumb Rule)स्विच (Switch): इसमें हमेशा सिर्फ Phase (करंट) का तार ही आता और जाता है। स्विच में कभी भी न्यूट्रल (Neutral) सीधे नहीं जोड़ा जाता, नहीं तो शॉर्ट सर्किट हो जाएगा।सॉकेट (Socket) और इंडिकेटर (Indicator): इन्हें चलने के लिए Phase और Neutral दोनों की जरूरत होती है
